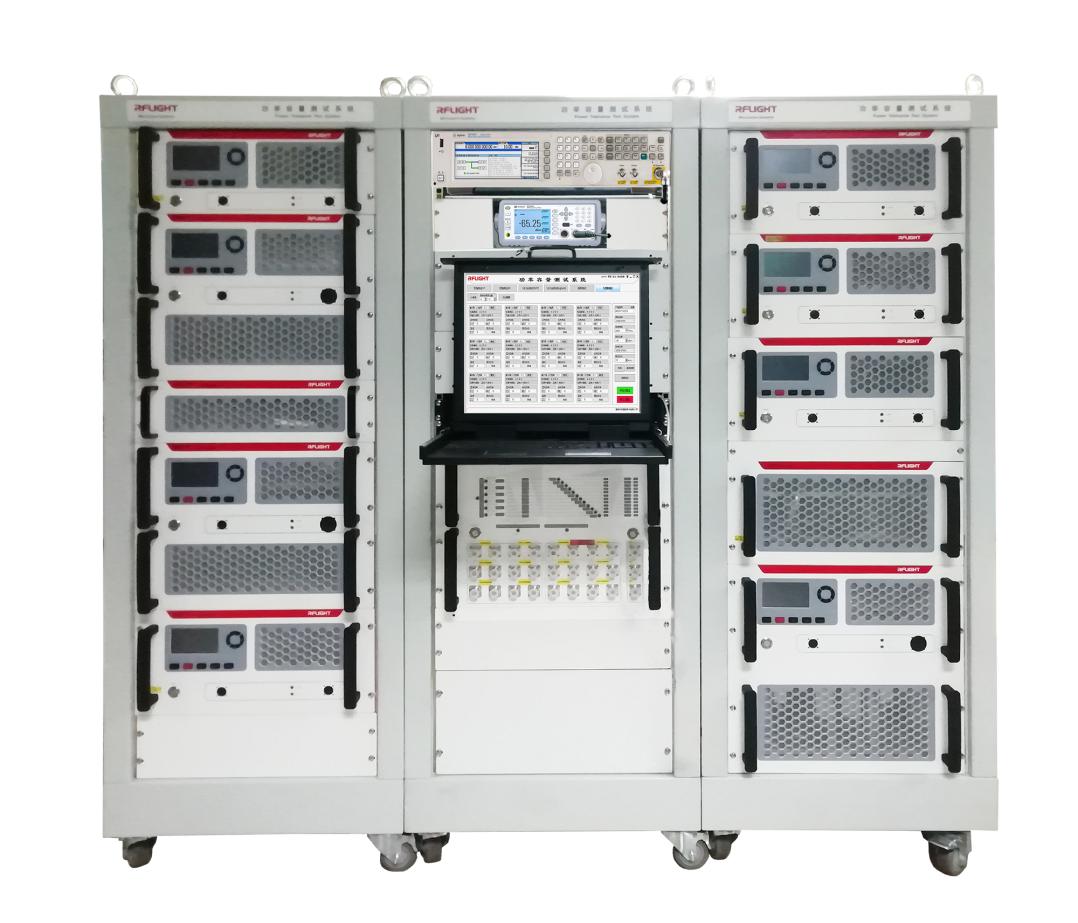

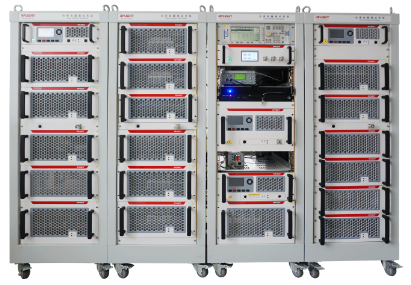

功率容限測試系統

概要描述

功率容限測試是考查元器件對于最大輸入信號所引起的熱能不會引起問題干擾的最大承受限度。主要用于檢驗無源器件的設計和工作制造的重要檢測技術，它通過射頻信號經功率放大器放大后，器件性能是否惡化（主要是駐波性能），來判別器件耐高峰值功率性能好壞。不斷增多的大功率使得無源器件承受的功率負荷越來越重，因此而產生系統干擾的概率不斷提升，為了保障系統的通信能力和通話質量的需求，從源頭上減少系統干擾，有必要對無源器件進行功率容限測試。

產品描述技術指標

應用場景

射頻元器件功率HTOL測試，作為一項嚴酷的應力測試，通過模擬老化和功率負荷加速激發故障來驗證器件運行壽命，已廣泛應用于陶瓷/介質濾波器，隔離器，衰減器、電阻等可靠性測試。

產品特點：

系頻率范圍最高達1～40GHz（可擴展）
同時測試通道數達12通道（可擴展）
功率容量達10kW （可擴展）
高精度功率控制：±0.1dB
高精度溫度監控：±0.2°
高穩定性運行：1000h運行
圖形用戶界面控制（GUI）
緊湊型19英寸機柜設計

產品特性

測試頻段可覆蓋698 MHz - 2700 MHz
支持連續波、脈沖波、調制信號功率容限測試
支持EGSM、CDMA、WCDMA、LTE等各種調制信號
支持多載波輸入
靈活多變的組合方式
高可靠性設計，滿足不間斷使用需求
通過軟件控制，輕松實現被測試件的功率容限測試及飛弧測試，可自動存儲測試數據形成測試報告
平均功率：+40 dBm ~ +60 dBm(1kW)
峰值功率：+40 dBm ~ +70 dBm（10kW）

主要技術參數

系統配置：

名稱	型號	描述
信號發生器	N5173B	模擬信號源，9kHz-40GHz，含步進衰減器、模擬調制、脈沖調制和機柜安裝件
功率計主機	N1914A	雙通道功率計
功率計探頭	E9304A	10kHz-6GHz，-60dBm至+20dBm
功率計探頭	L2054XA	平均值功率探頭，10MHz-40GHz,-70～+20dBm功率探頭
功率放大器組	NTWPA-XXX	根據客戶頻率、功率要求定制功率放大器組
