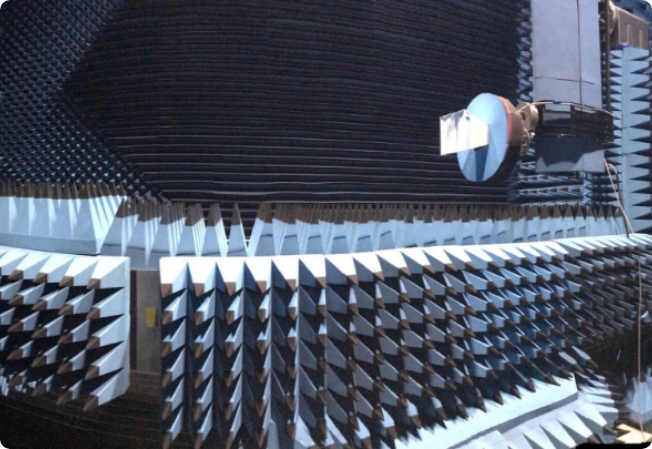

緊縮場測試系統案例

Compact field test system case

概要描述

緊縮場系統是遠場測試系統，但緊縮場可以在更短的距離實現比遠場更優的平面波，并且有更優的靜區性能和動態范圍，緊縮場系統將點源產生的球面波在近矩離內變換成平面波，實現測試中要求的遠場測試條件，并通過對電磁波束聚焦，獲得較佳的暗室背景電平質量。
緊縮場系統主要由反射面系統、饋源系統、轉臺系統、射頻鏈路系統、天線暗室系統組成。

客戶名稱 國內某知名通信設備制造商

測試場主要規格：

暗室尺寸：

13m*6m*6m

頻率：

1700MHz-110GHz

反射面尺寸：

325cm*270cm

靜區尺寸：

170cm*120cm

幅度錐度：

≤1dB

幅度波動：

±0.4dB

相位錐度：

≤5度

相位波動：

±4度

交叉極化：

≤-30dB@典型

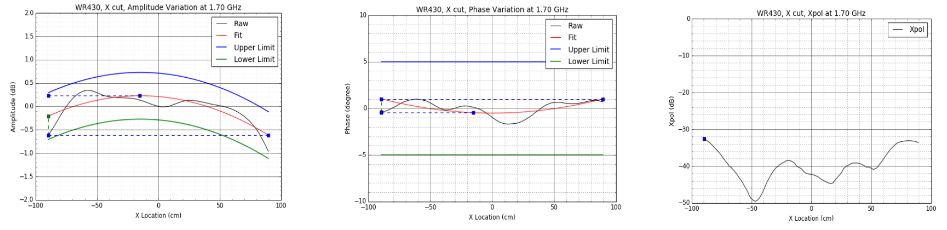

典型頻率靜區實測數據 — 1.7GHz，X cut

幅度波動：0.4dB

相位波動：1.4 °

幅度錐度：0.8dB

相位錐度：1.5 °

交叉極化：≤-32.0 dB

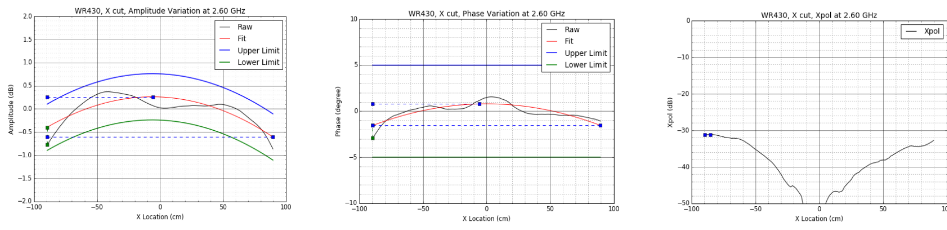

典型頻率靜區實測數據 — 2.6GHz，X cut

幅度波動: 0.37dB
相位波動: 1.4 °
幅度錐度: 0.8dB
相位錐度: 2.3 °
交叉極化: ≤-31.0 dB

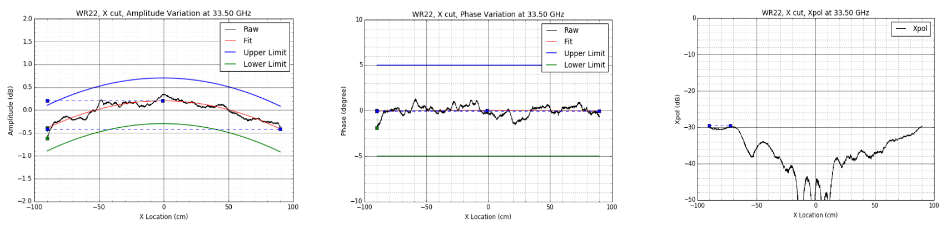

典型頻率靜區實測數據 — 33.5GHz，X cut

幅度波動: 0.22dB
相位波動: 1.9 °
幅度錐度: 0.6dB
相位錐度: 0.1 °
交叉極化: ≤-30.0 dB
