雷電直接效應系統

雷電直接效應系統

概要描述

納特通信提供雷電直接效應系統設計方案，其中包括雷電沖擊電壓試驗系統、雷電沖擊電流試驗系統及雷電整機試驗系統。雷電沖擊電壓試驗系統滿足《GJB3567-1999》、《SAE ARP5412B-2013》、《RTCA DO160G-2010》等標準試驗要求，產生標準規定的雷電壓A、B、C、D波形，也能夠滿足《GJB1389A-2005》和《GJB8848-2010》標準中地面電場上升率要求。

產品描述 技術指標

產品優勢

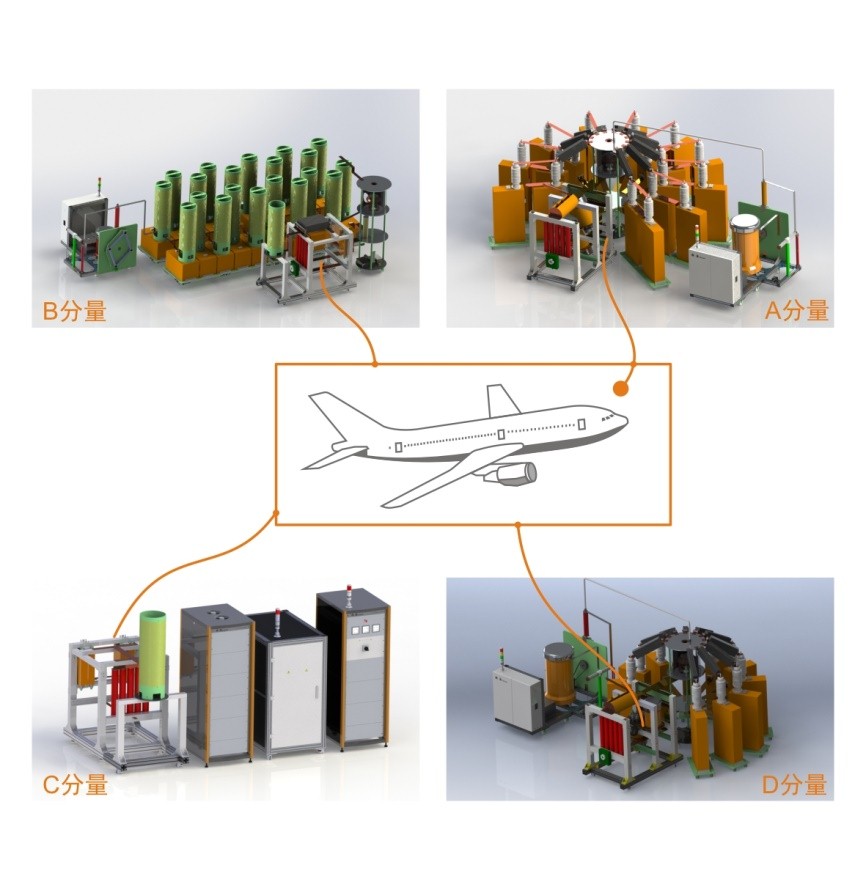

雷電沖擊電流試驗系統滿足《GJB3567-1999》、《SAE ARP5412B-2013》、《RTCA DO160G-2010》標準試驗要求，產生標準規定的雷電流A、Ah、B、C、C*、D波形，試驗波形連續可調，也能夠滿足《GJB1389A-2005》和《GJB8848-2010》標準中地面磁場上升率要求。雷電整機試驗系統能夠滿足《SAE ARP5416》等標準試驗要求，產生標準規定的A波和H波，進行整機、整車級雷電直接效應試驗。

應用場景

雷電沖擊電壓試驗系統適用于地面、航天及航空裝備的全尺寸縮比模型雷電附著點試驗、掃掠通道附著試驗、電暈流光試驗和地面電場效應試驗等。

雷電沖擊電流試驗系統適用于地面、航天及航空裝備的大尺寸結構的雷電流試驗、風機葉片雷電流試驗和地面磁場效應試驗等。

雷電整機試驗系統適用于地面、航天及航空裝備雷電直接效應引起的間接效應試驗，系統更靈活，機動性強。

主要技術參數

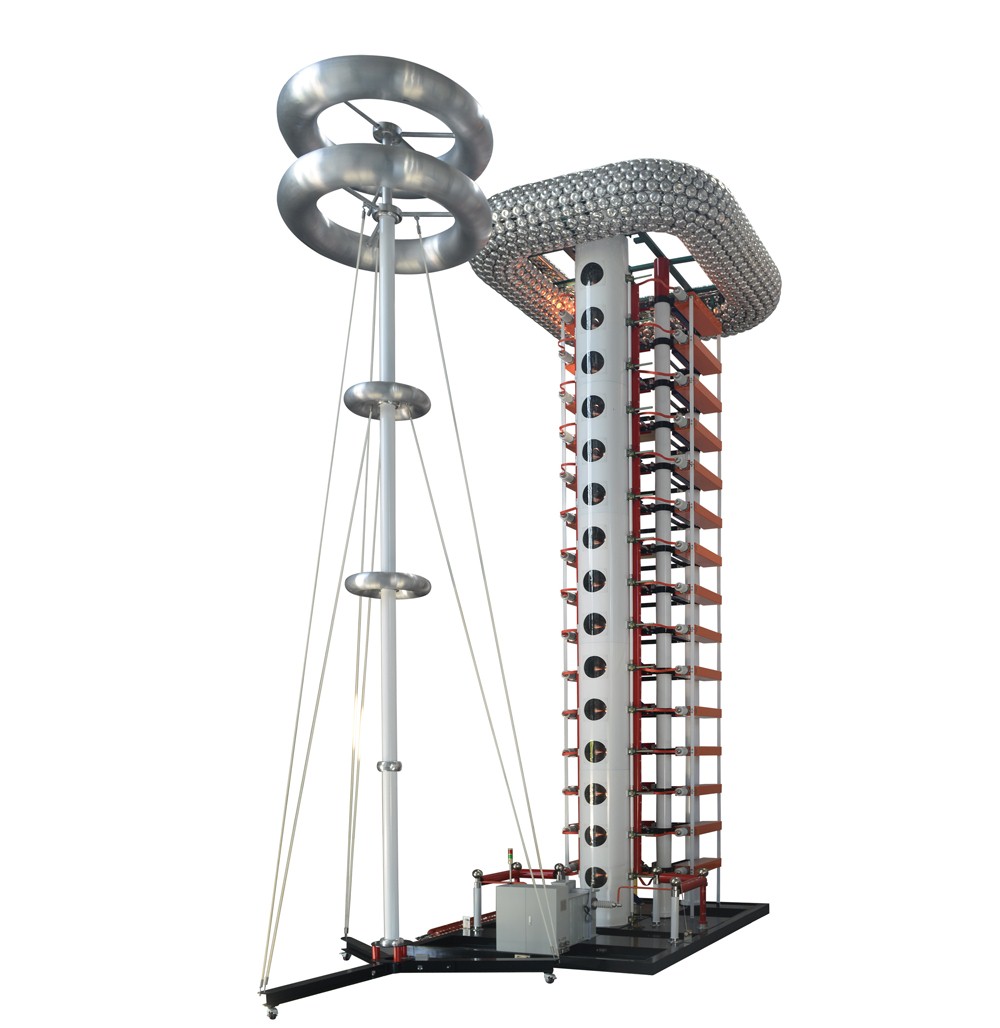

雷電沖擊電壓試驗系統技術指標：

輸出波形 波形A 波形B 波形C 波形D
波前時間 1000（+500）kV/μs 1.2μs±20% 2μs±20% 50~250μs
衰減時間 —— 50μs±20% —— 大于2000μs
峰值效率 80%以上 90%以上 80%以上 60%以上
級電壓 200kV
級數 15級
電壓等級 3000kV
放電開關 銅球，三間隙點火
開關形式 直線驅動0~100mm可調，精度0.1mm
波形形成方式 采用多級Marx發生器結構
使用電源 AC220V 100A
充電電壓 20~200kV
充電極性 正/負
電壓測量 弱阻尼分壓器
注：可根據客戶需求進行定制。

雷電沖擊電流試驗系統技術指標：

雷電流A波 （1）電流峰值：200kA±10%；
（2）作用積分：2×106A2·s±20%（在500μs內）；
（3）上升沿時間（10%~90%）：≤50μs；
（4）電流衰減到波峰1%時間：≤500μs；
（5）單向/震蕩。
雷電流Ah波 （1）電流峰值：150kA±10%；
（2）作用積分：0.8×106A2·s±20%（在500μs內）；
（3）上升沿時間（10%~90%）：≤37.5μs；
（4）電流衰減到波峰1%時間：≤500μs；
（5）單向/震蕩。
雷電流B波 （1）平均電流幅值：2kA±10%；
（2）最大電荷量：＜10C±10%；
（3）持續時間：≤5ms；
（4）單向方波，或用指數或線性衰減電流代替。
雷電流C波 （1）電流幅值：200A~800A；
（2）電荷量：200C±20%；
（3）持續時間：0.25-1s；
（4）單向方波，或用指數或線性衰減電流代替。
雷電流C*波 （1）平均電流幅值：≥400A；
（2）持續時間：組合波形駐留時間減去5ms；
（3）組合波形持續時間：1-50ms。
（4）單向方波，或用指數或線性衰減電流代替。
雷電流D波 （1）電流峰值：100kA±10%；
（2）作用積分：0.25×106A2·s±20%（在500μs內）；
（3）上升沿時間（10%~90%）：≤25μs；
（4）電流衰減到波峰1%時間：≤500μs；
（5）單向/震蕩。
注：可根據客戶需求進行定制。

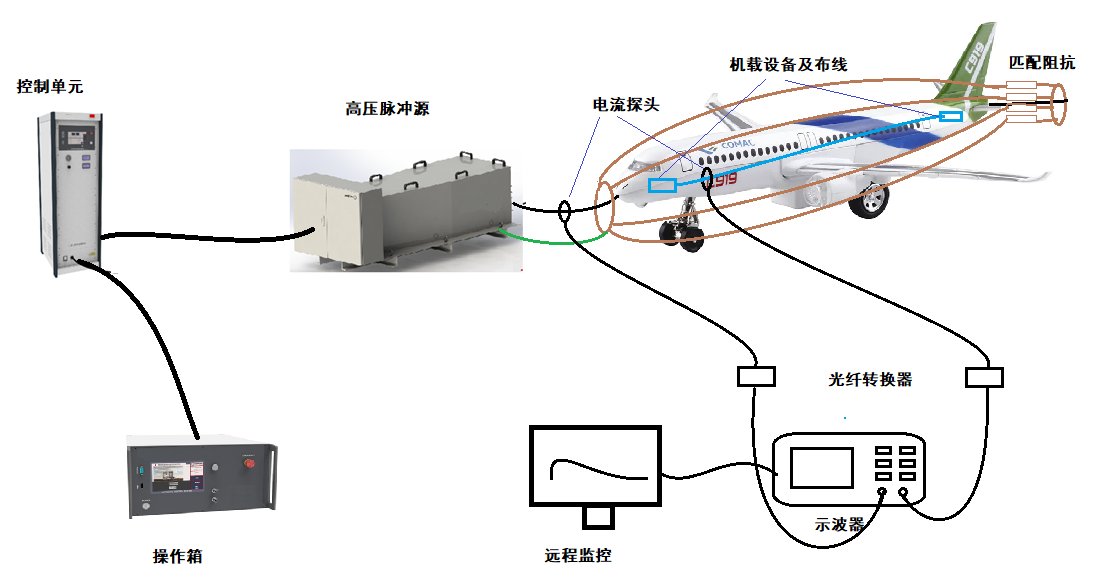

雷電整機試驗系統技術指標：

A波系統技術指標 （1）上升沿時間：0.24μs±20%；
（2）半峰值寬度：4μs±20%；
（3）輸出電流峰值：≥230A，帶30μH負載；
（4）充電電壓：：100kV；
（5）充電方式：并聯充電串聯放電。
H波系統技術指標 （1）上升沿時間：6.4μs±20%；
（2）半峰值寬度：69μs±20%；
（3）輸出電流峰值：最大3.2kA，帶負載30μH；
（4）充電電壓：70kV；
（5）充電方式：并聯充電串聯放電。
注：可根據客戶需求進行定制。
