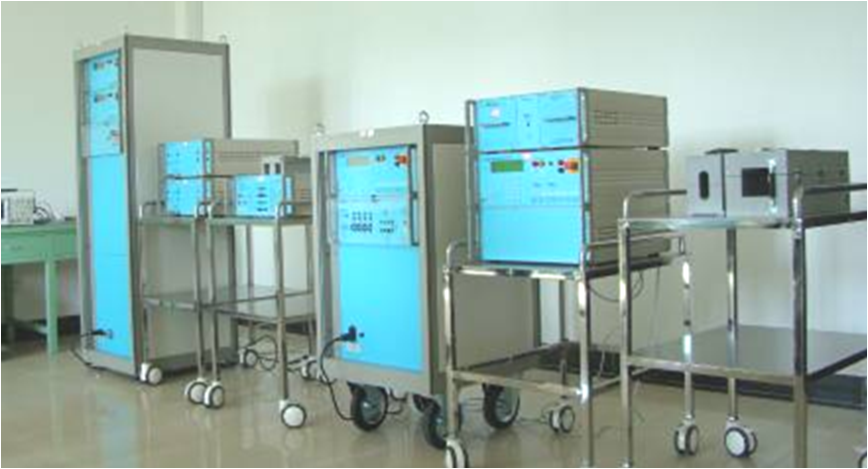

概要描述
納特通信提供雷電間接效應系統設計方案， 滿足《RTCA DO-160G 22章》、《SAE ARP 5412B》、《SAE ARP 5416A》、《MIL‐STD-461》、《GJB8848-2016》等標準雷電間接效應試驗要求，產生標準規定的間接效應波形1，2，3，4，5A/5B，6，波形等級滿足1級~5級。
應用場景
雷電間接效應系統廣泛應用于航天、航空、車輛、船舶以及各種軍用裝備的電子電器系統的雷電間接效應瞬態感應試驗。
主要技術參數
雷電間接效應波形1，4，5A，5B試驗系統技術指標：
| 波形1線束測試（短路阻抗Z<0.1Ω） |
| 設置范圍：80-4000A，步進1A |
| 最大電流：4000A（+10%~0%） |
| 上升時間：6.4μ s± 20% |
| 半峰值寬度：70μs± 20% |
| 最大電壓（開路）：3300V@4000A |
| 波形4 PIN 腳注入（空載 Z > 1000Ω） |
| 上升時間：6.4μs± 20% |
| 半峰值寬度：70μs± 20% |
| 設置范圍：70 -3200 V，步進1V |
| 最大電壓：3200 V（+10% -0%） |
| 極性：正/負/交替 |
| 波形4 PIN 腳注入（短路Z < 0.1 Ω） |
| 上升時間：6.4μs± 20% |
| 半峰值寬度：70μs± 20% |
| 最大電流：640 A@3200 V (Z = 5Ω)，+10% -0% |
| 波形4線束測試（空載 Z > 1000Ω） |
| 設置范圍：70 -1700 V，步進1V |
| 上升時間：6.4μs± 20% |
| 半峰值寬度：70μs± 20% |
| 最大電壓：3200 V ，最大電流6000 A (Z = 0.53 Ω)+10% -0% |
| 波形5A PIN 注入（無載 Z > 1000Ω） |
| 上升時間：40μs± 20% |
| 半峰值寬度：120μs± 20% |
| 設置范圍：70 - 3200 V，步進1 V |
| 最大電壓：3200 V+10% -0% |
| 極性：正 /負/交替 |
| 波形5A PIN 注入（短路 Z < 0.01Ω） |
| 上升時間：40μs± 20% |
| 半峰值寬度：120μs± 20% |
| 最大電流：3200 A@3200 V (Z = 1Ω)+10% -0% |
| 波形5A 線束測試 （短路Z < 0.1 Ω） |
| 設置范圍：120 - 10000 A，步進 1 A |
| 最大電流：10000A+10% -0% |
| 上升時間：40μs± 20% |
| 半峰值寬度：120μs± 20% |
| 最大電壓 (開路)：1400 V @ 10000A |
| 波形5B PIN 注入（無載 Z > 1000Ω） |
| 上升時間：50μs± 20% |
| 半峰值寬度：500μs± 20% |
| 設置范圍：70 - 1600 V，步進1 V |
| 最大電壓：1600 V+10% -0% |
| 極性：正 /負/交替 |
| 波形5B PIN 注入（短路 Z < 0.01 Ω） |
| 上升時間：50μs± 20% |
| 半峰值寬度：500μs± 20% |
| 最大電流：1600 A @1600 V (Z = 1Ω)+10% -0% |
| 波形5B線束測試（短路 Z < 0.01 Ω） |
| 設置范圍：150 - 5200 A，步進 1 A |
| 最大電流：5000A+10% -0% |
| 上升時間：50μs± 20% |
| 半峰值寬度：500μs± 20% |
| 最大電壓 (開路)：500V @5000A (Z = 0.1Ω) |
雷電間接效應波形2，3，6試驗系統技術指標：
| 波形2 線束測試（空載 Z> 1000 Ω） |
| 上升時間：< 0.1μs |
| 半峰值寬度：1.3μs± 20% |
| 設置范圍：40~5000 V，步進1 V |
| 最大電壓：5000 V+10% -0% |
| 極性：正 /負 |
| 波形2 線束測試（短路 Z < 0.1 Ω） |
| 上升時間：< 0.2μs |
| 半峰值寬度：1.3μs± 20% |
| 最大電流：1600A @ 5000 V+10% -0% |
| 波形3 PIN腳注入（空載 Z > 1000 Ω） 1 MHz 、10 MHz |
| 頻率：1 MHz 、10 MHz± 20% |
| 衰減：第15波峰值為最大峰值 25% to 75% |
| 設置范圍：80 - 3300 V，1 V 步進 |
| 最大電壓：3300 V+10% -0% |
| 極性：正 /負 |
| 波形3 PIN腳注入（短路 Z < 0.01 Ω）1 MHz 、10 MHz |
| 頻率：1 MHz 、10 MHz± 20% |
| 衰減：第15波峰值為最大峰值 25% to 75% |
| 最大電流：128 A @3200 V+10% -0% |
| 波形3 線纜感應（短路Z < 0.01 Ω）1 MHz |
| 頻率：1 MHz± 20% |
| 衰減：第15波峰值為最大峰值 25% to 75% |
| 最大電流：300 A @ 5700 V+10% -0% |
| 波形3 線纜感應（短路 Z < 0.01 Ω）10 MHz |
| 頻率：10 MHz± 20% |
| 衰減：第15波峰值為最大峰值 25% to 75% |
| 最大電流：75 A a@4500 V+10% -0% |
雷電間接效應脈沖群（波形3，6）試驗系統技術指標：
| 測試時間：1 s ~ 29999s | ||
| 脈沖群重復率 | 最快每2s產生24個脈沖群(20個脈沖) | 1 MHz、 10 MHz |
| 幅值：1 MHz & 10 MHz | 主波A1 = 80 V ~3300 V，從波A2 =主波A1 的50 % or 100 % | |
| 幅值：0.25/4 us | 主波A1 = 100 V ~4800 V，從波A2 =主波A1 的50 % or 100 % | |
| 脈沖寬度 | 20us ~10ms | |
| 雷波群長度 | 0.01s ~2.00 s | |
