概要描述

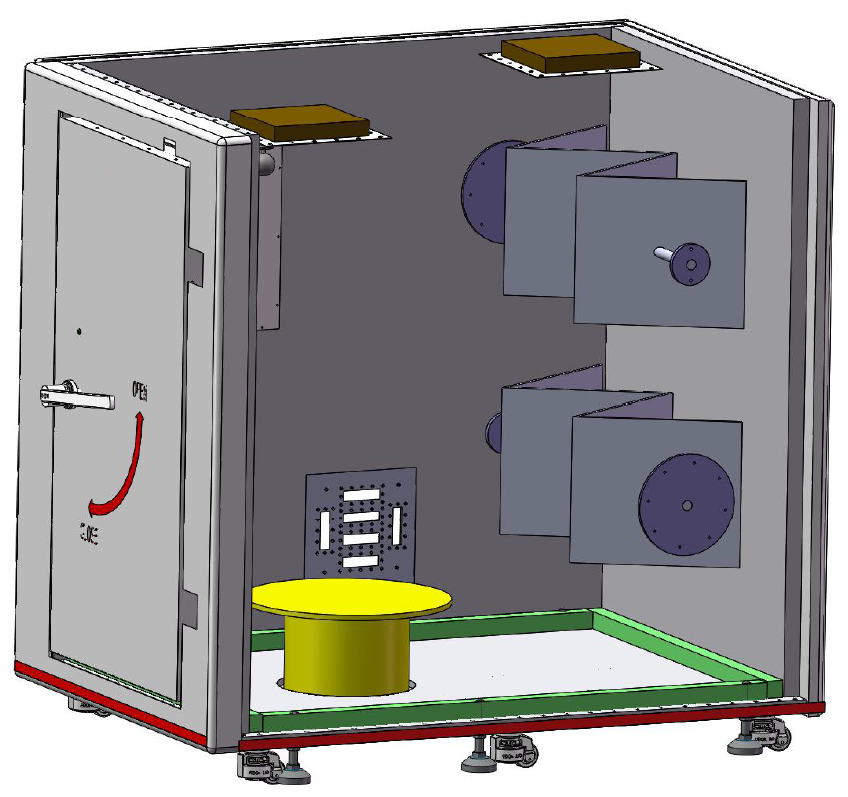

NT-OTA2000A由混響室硬件、測試儀表、測試軟件三部分組成。其尺寸小巧，箱體可以整體移動，內部采用雙橫向攪拌器，提高內部空間利用率，適用于基站、手機、天線等產品全向指標測試。
應用場景
NT-OTA2000A由混響室硬件、測試儀表、測試軟件三部分組成。針對毫米波基站大小和人體操作需求設計屏蔽體尺寸及DUT安裝方式。測試軟件可視化、界面友好，能支持市場上常見儀表。屏蔽體采用高Q值鍍鋅鋼板設計，而且需要針對毫米波特別設計屏蔽體，保證屏蔽效能；攪拌器采用折頁攪拌器，達到對場的高效攪拌，配套電機精度需達到0.1度；被測物轉臺需帶動被測件間斷或連續轉動，以達到更加均勻的空間采樣；收發天線用來進行測試，參考天線用來校準路損。
基于混響室測試系統的測試軟件，可以用于混響室場地驗證的路損校準、相干帶寬校準、無源天線效率、臨近效應、測試不確定度、TRP、SEM、ACLR、Spurious、Throughput、EVM等，所有測試指標最終交付滿足3GPP要求。
主要技術參數
技術指標：
| 項目 | 規格指標描述 | |
| 常規指標 | ||
| 頻率范圍 | 18–90 GHz | |
| 測量天線 | 支撐18GHz~90GHz，含校準天線和測試天線 | |
| 屏蔽性能 | ≥80dB @ 23.6~90GHz | |
| 功耗 | 典型值250 W | |
| 重量 | 500 kg (典型值) | |
| 外觀尺寸 | W*H*D: 1900*1800*1450 mm (支持拆分運輸，現場安裝) | |
| 無源測量精度 | 0.3 dB (典型值) | |
| TRP測量精度 | 0.3 dB (典型值) | |
| TIS測量精度 | 0.5 dB（典型值） | |
| 重復性 | 0.1 dB (典型值) | |
| 測試效率 | 小于5分鐘/頻段 | |
| DUT最大尺寸 | W*H*D: 1000*1000*600 mm | |
| 轉臺 | 直徑600mm，高度230mm，載重≥50kg，轉角精度0.5°，RJ45接口控制，臺面附有射頻口、電源AC220V、DC100V、光纖、USB接口、網口 | |
| 屏蔽門 | 手動旋轉屏蔽門，凈開尺寸：800*1500mm（W*H） | |
| 過壁接口 | 地銅螺栓、光線波導管、2.4mm/k*2，1.85mm/k*2、1.0mm/k*2、,BNC/k*2 | |
| 通風波導窗 | 外尺寸0.38m*0.38m，數量2 | |
| 濾波器 | 單相交流AC220V/16A/50Hz，直流DC 0-100V/32A | |
| 監控 | 自動對焦紅外攝像機，不低于200萬像素，26倍變焦，顯示分辨率1920*1080，云臺360°旋轉，2T存儲內存，42存液晶顯示器。 | |
| 溫濕度記錄 | 集成于測試軟件界面 | |
| 顏色 | 根據客戶指定色號噴塑 | |
