NT-OTA3500A機械攪拌混響室
NT-OTA3500A機械攪拌混響室
NT-OTA3500A機械攪拌混響室
概要描述
NT-OTA3500A機械攪拌混響室提供了一個統計均勻的電磁場環境，借助于統計原理可以用于開展無線電測試，用于表征Sub6GHz和mmWave頻段設備的無線通信和天線系統性能，相比較傳統OTA測試方案，大大提高測試效率。
應用場景

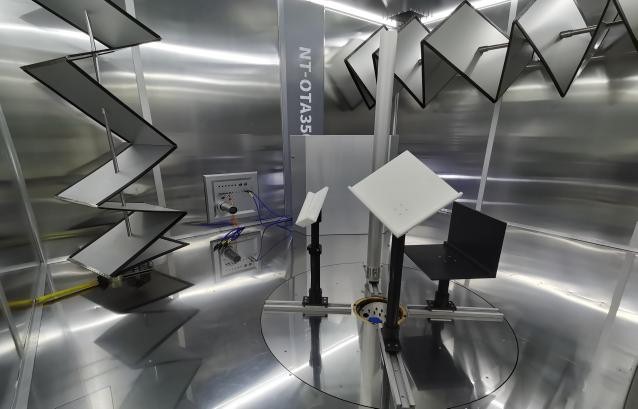

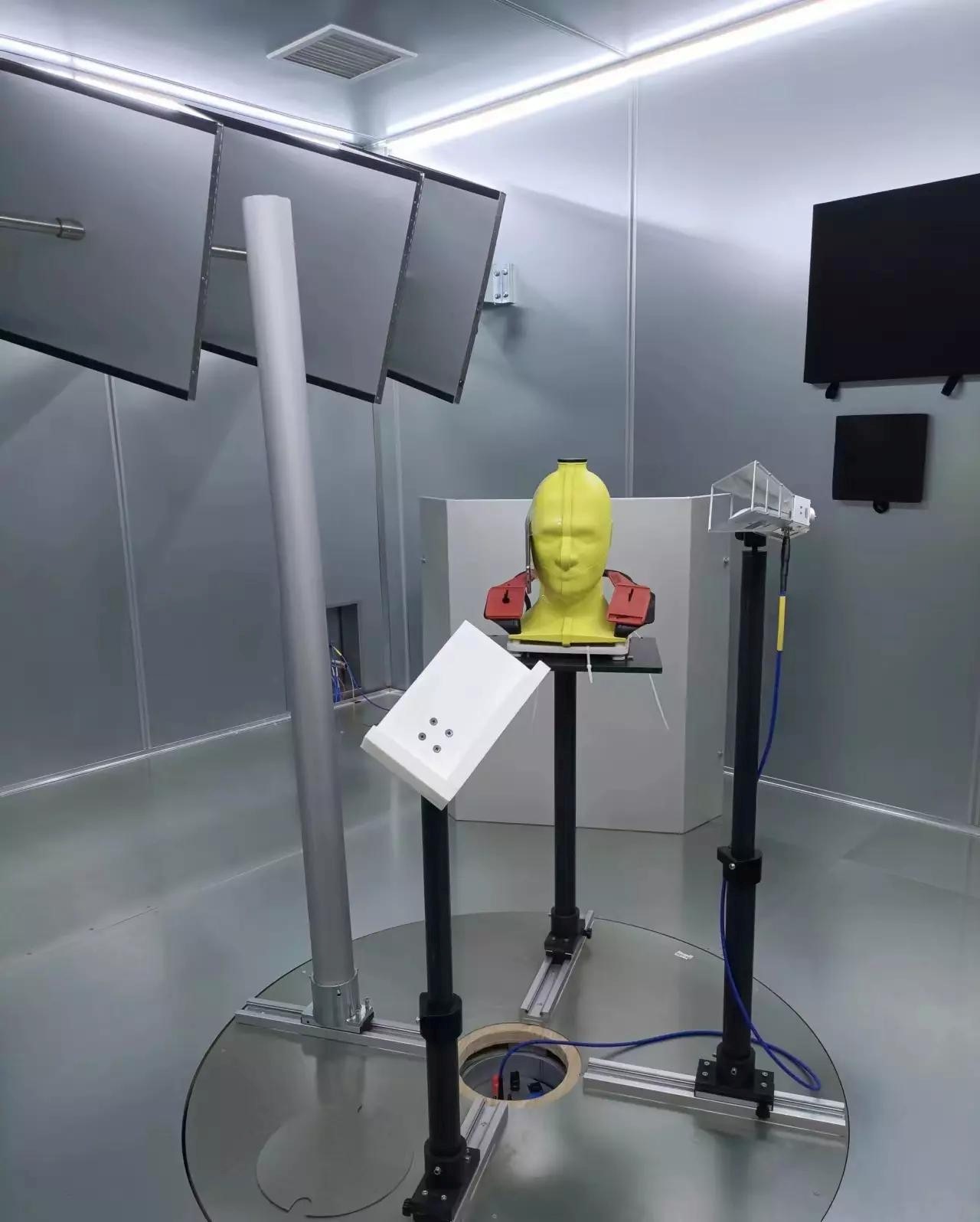

NT-OTA3500A混響室采用水平+垂直Z型攪拌槳，配合DUT一維轉臺，保證測試區域場強均勻性指標，內部空間尺寸大，可以滿足基站天線、智能冰箱及電視機等大尺寸設備全向功率指標測試。
測試能力：

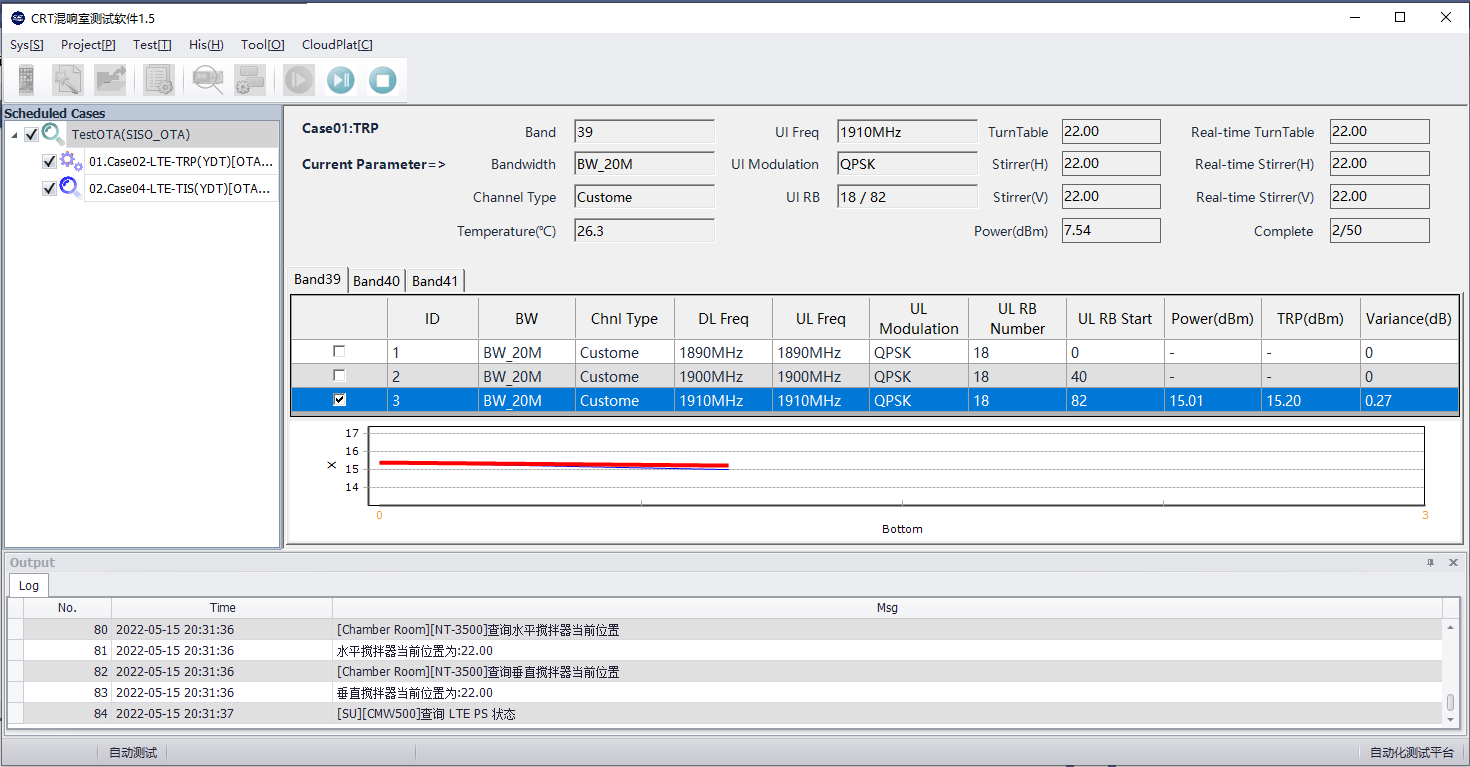

在測試能力上，混響室可以測試無方向性的射頻指標，例如TRP、ACLR、雜散輻射、頻譜發射模板等。
|
測試能力 |
預計測量時間 |
精度 |
|
TRP |
小于1分鐘/頻段 |
≤0.3dB |
|
TIS |
小于5分鐘/頻段 |
≤0.5dB |
|
ACLR |
與TRP同時測試 |
≤1dB |
|
頻譜發射模板 |
與TRP同時測試 |
≤1dB |
|
雜散輻射 |
小于5分鐘/頻段 |
≤1dB |
|
MIMO Throughput |
小于1分鐘/頻段 |
≤1dB |
主要技術參數
規格型號：
| 型號 | NT-OTA3500A |
| 頻率范圍 | 300 MHz–67 GHz |
| 測量天線 | 最多支持 4 個天線(4*4MIMO) |
| 300MHz-3.5GHz | |
| 1~20GHz | |
| 20-40GHz | |
| 40-67GHz | |
| 屏蔽性能 | |
| 300 MHz - 6 GHz | 典型值 ≥100 dB |
| 6 GHz - 12 GHz | 典型值 ≥80 dB |
| 功耗 | 典型值 80-140 W (取決于安裝的選件) |
| 重量 | 700 kg (取決于安裝的選件) |
| 外觀尺寸 | W*H*D: 3500*2700*2300 mm |
| 重復性 | 0.1 dB (典型值) |
| DUT供電 | 直流：24V/32V/48V |
| 交流：220V | |
| 外部接口（默認接口） | USB×2，光纖×2，網口×2，射頻接口×8 |
