差模注入法測試系統

差模注入法測試系統

概要描述

該系統將信號源、功率計、開關矩陣、頻譜分析儀、功率放大器、主控平臺、饋線等集成，用于開展外部射頻電磁環境敏感性試驗，具體試驗方法參考GJB8848-2016中的“11.5差模注入法”。

我公司在“11.5差模注入法”方法基礎上，提出優化測試解決方案，已申請發明專利《一種電磁兼容敏感度測試用差模注入測試方法及系統》。

產品描述 技術指標

應用場景

系統鏈路：

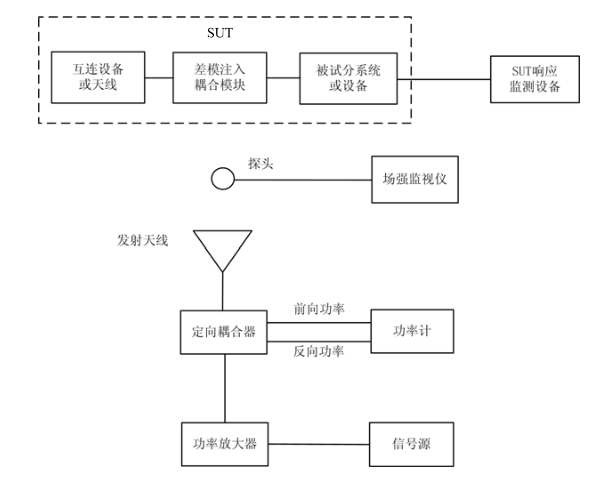

1、校準鏈路

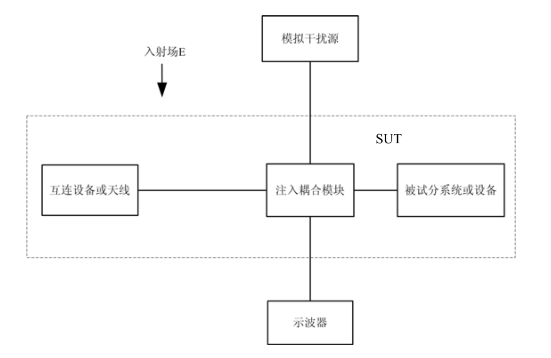

2、測試鏈路





主要技術參數

測試流程：

根據GJB8848-2016中的“11.5差模注入法”，系統測試主要分為4步驟：

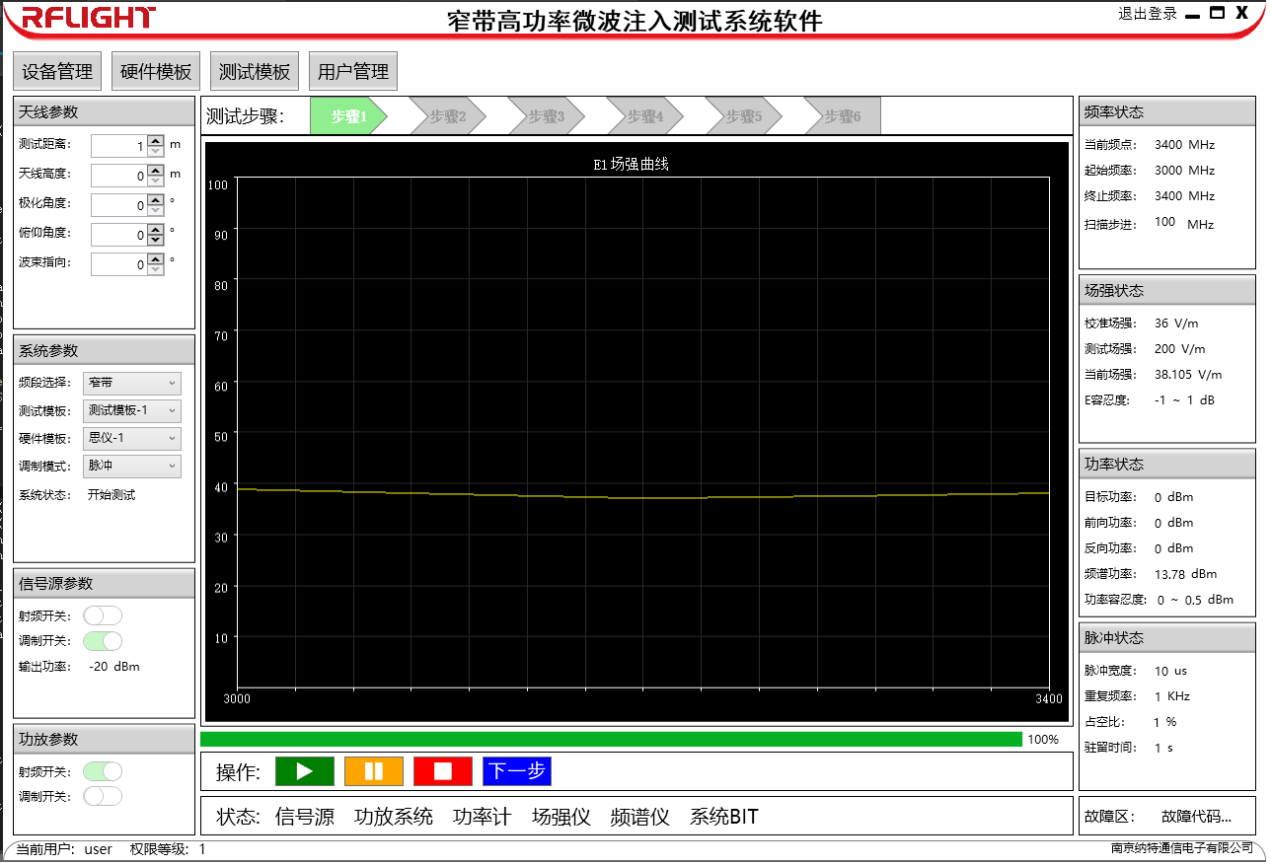

1、在系統工作在線性區內，選取合適場強E1照射差模注入耦合模塊，獲取監測端口頻率響應U1；

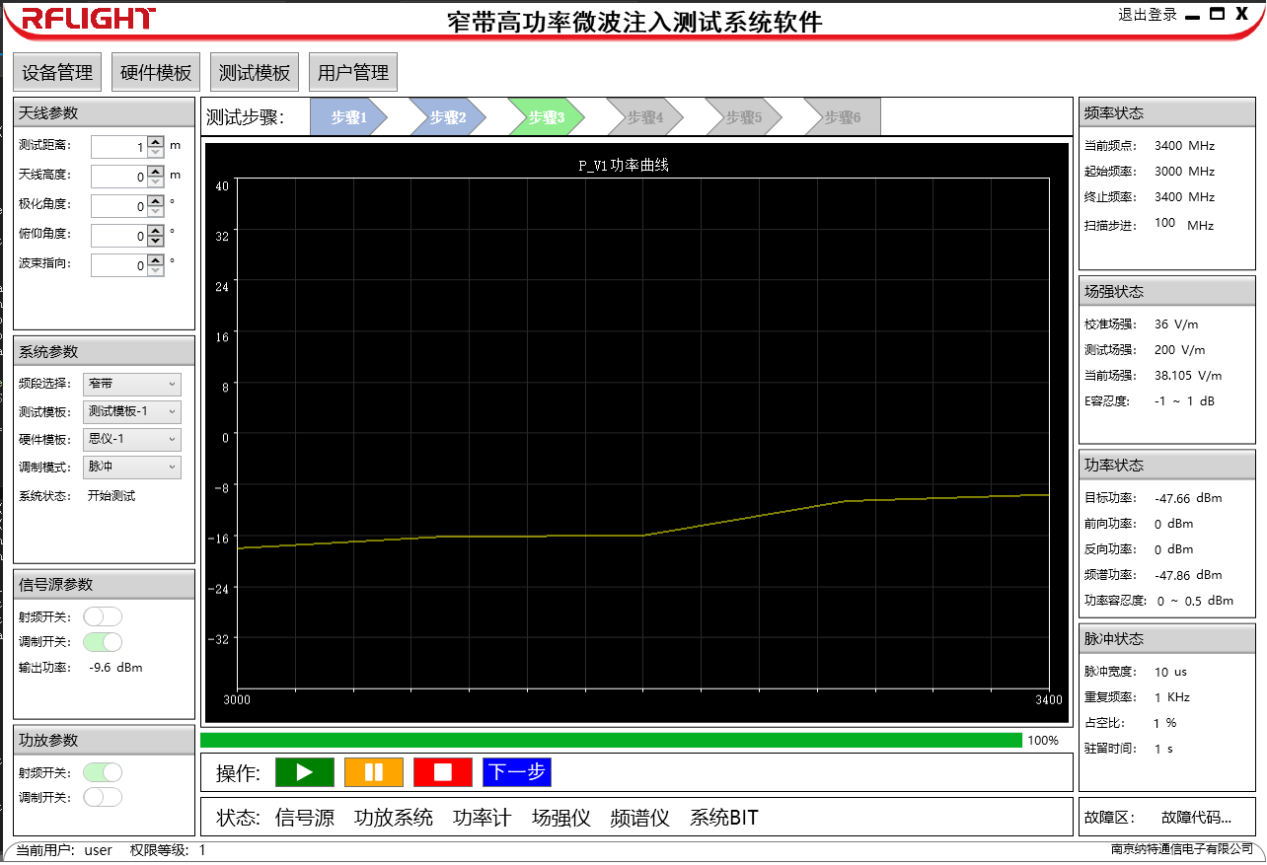

2、將信號源接入耦合模塊注入端口，調節信號院功率，使監測端口頻響U2=U1，讀取注入端電壓V1；

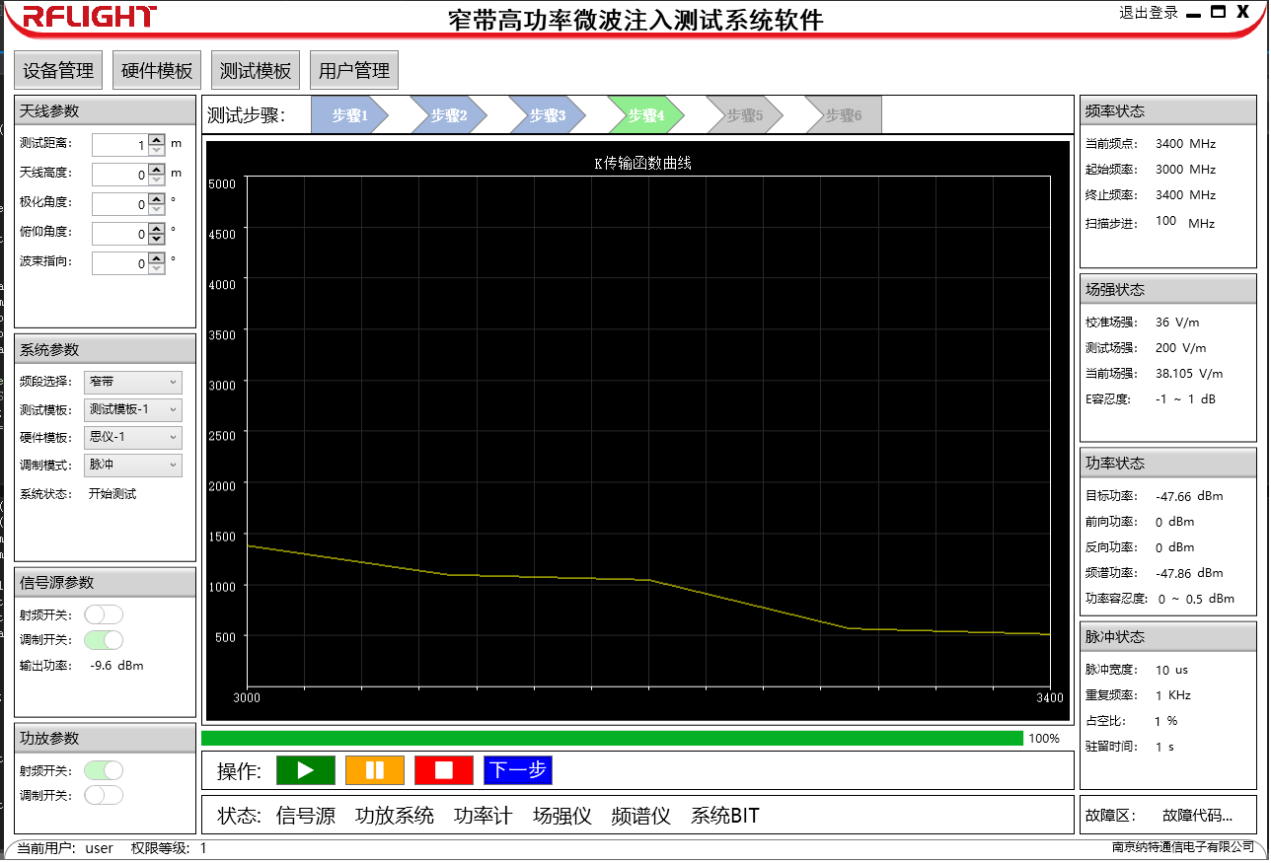

3、根據步驟1和步驟2計算傳遞函數K，K=E1/V1，K為頻率函數；

4、根據外部電磁敏感性場強E2，計算等效注入電壓V2=V1*E2/E1,參考步驟2進行V2注入。
