輻射抗擾度測試系統
輻射抗擾度測試系統
輻射抗擾度測試系統
概要描述
輻射抗擾度（RS）：又稱為輻射敏感度，是最基本的EMS測試項目之一，指各種裝置、設備或系統，在存在輻射的情況下，抵抗輻射的一種能力，全稱Radiate Susceptibility。
輻射抗擾度（Radiate Susceptibility）：又稱為輻射敏感度，是最基本的EMS測試項目之一，指各種裝置、設備或系統，在存在輻射的情況下，抵抗輻射的一種能力。敏感度越高，抗干擾的能力越低。測試抗擾度儀器最重要的就是信號發生器,功率放大器和發射天線三樣?xùn)|西。
應用場景

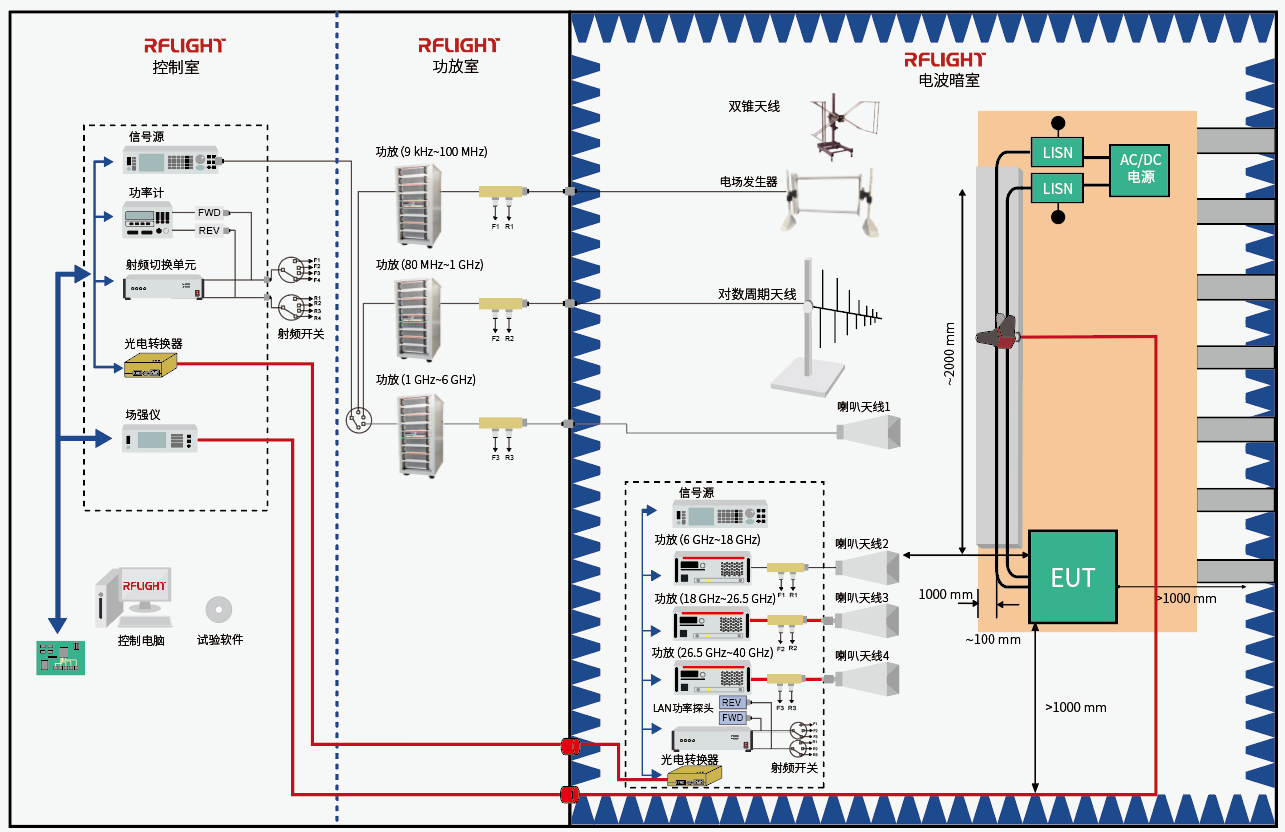

系統包括信號發生器、功放、發射天線、射頻開關、功率計、場強儀、線路阻抗穩定網絡、測試軟件等，試驗期間，EUT通過線路阻抗穩定網絡（LISN）供電，并使其模擬正常工作狀態。信號源模擬干擾信號，經功放放大，通過發射天線對被測物的各個面進行輻射電場干擾，同時觀察設備在此干擾下是否敏感。滿足YY0505-2012，GB/T 17626.3，EN60601-1-2、EN55032，EN55035、EN55032，EN55035、RS101，RS103，RS105標準要求。
主要技術參數
系統配置：
| 名稱 | 型號 | 描述 |
| 信號發生器 | N5173B | 模擬信號源，9kHz-40GHz，含步進衰減器、模擬調制、脈沖調制和機柜安裝件 |
| 功率計主機 | N1914A | 雙通道功率計 |
| 功率計探頭 | E9304A | 10kHz-6GHz，-60dBm至+20dBm |
| 功率計探頭 | L2054XA | 平均值功率探頭，10MHz-40GHz,-70～+20dBm功率探頭 |
| 場強計 | 根據用戶要求定制，滿足測試需求。 | 場強探頭,10kHz -40GHz, 0.5-800V/m電場探頭套件,含主機，探頭激光供電 |
| 發射天線組 | 根據用戶要求定制，滿足測試需求。 | 滿足10KHz～40GHz頻段覆蓋 |
| 功率放大器組 | NTWPA-10k013500 | 10kHz-100MHz平均功率 3500W ，固態功放 |
| NTWPA-0081020001000E | 80MHz-400MHz平均功率 2000W，400MHz-1GHz平均功率 1000W ，固態功放 | |
| NTWPA-1060200P | 固態功率放大器,1GHz-6GHz，200W，內置定向耦合器 | |
| NTWPA-60180300 | 固態功率放大器,6GHz-18GHz;300W CW | |
| NTWPA-180265100 | 固態功率放大器,18GHz-26.5GHz;100W CW | |
| NTWPA-265400100 | 固態功率放大器,26.5GHz-40GHz;100W CW |
