傳導抗擾度測試系統

概要描述

傳導抗擾度測試項目用于檢驗受試設備(EUT)承受耦合到與EUT有關電纜和電源上的射頻信號的能力。要求通過注入探頭施加干擾在EUT線束時，EUT不應出現任何故障、性能降低或偏離規定的指標值，或超出單個設備和分系統規范中給出的指標允差。在如今許多做軍品的客戶中，它早就被貼上了軍品EMC檢測必檢的標簽。

產品描述技術指標

應用場景

射頻傳導抗擾度測試系統采用一體化設計，內置集成信號發生器、RF功率放大器及RF功率計。各設備可以獨立使用，可選外置功率放大器。內部的寬帶功放（Class A）驅動耦合/去耦網絡（CDN）、電磁鉗（EM-鉗）以及電流鉗得到標準要求的測試電平。測試頻率范圍4 KHz ～ 400 MHz, 滿足ISO 11452-4、IEC 61000-4-6、EN 61000-4-6、GB/T 17626.6、ISO 7637-4、GB/T 33014.4、GJB 151B-CS114、YY 0505等標準要求。

一體化設計內置集成信號發生器、RF功率放大器及RF功率計；

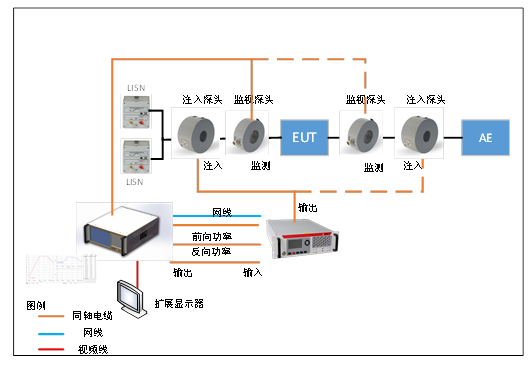

支持大電流注入（配合電流注入鉗），可選電流監視探頭，支持閉環測試法；
標準測試程序；
USB接口，用于PC遠程控制。

主要技術參數

技術指標：

信號源參數
頻率范圍	4kHz~400MHz
功率范圍	-60dBm~+10dBm
諧波	4kHz≤f≤100MHz ＜-35dBc
	100MHz＜f≤300MHz ＜-30dBc
	300MHz＜f≤400MHz ＜-27dBc
非諧波	4kHz≤f≤100MHz ＜-50dBc
	100MHz＜f≤300MHz ＜-55dBc
	300MHz＜f≤400MHz ＜-49dBc
AM調制	調制度：1%~99%
	調制頻率：20Hz~20kHz
FM調制	頻偏：20Hz~100kHz
	調制頻率：20Hz~80KHz
PM調制	0~10弧度，調制頻率：1Hz~20kHz
Pluse	脈寬：100us~1s，脈沖周期：200uS~2S，關斷比>40dB
頻譜分析儀參數
頻率范圍	10Hz~1GHz
RBW	1Hz~250kHz
頻率精度	1Hz
DANL	-110dBm@10Hz
	-130dBm@1GHz
輸入幅度范圍	DANL~10dBm
功率放大器參數
頻率范圍	4kHz～400MHz
額定功率	40 @4kHz～9kHz
	100 @9kHz～400MHz
諧波擬制	≤-13 @4kHz～9kHz
	≤-15 @9kHz～400MHz
功率計參數
頻率范圍	4kHz~500MHz
功率測量范圍	-65dBm~+10dBm
功率測量范圍	+20dBm不損壞
探頭匹配性
適用FCC，Solar，Montena等廠家多型注入探頭
標準兼容性
GJB151B——CS114
GJB 1389A，GJB8848傳導安全裕度
GB/T 17626.6、IEC61000-4-6，EN 61000-4-6
ISO 11452-4、ISO 11451-4
RTCA/DO－160G
注：下單時請備注測試軟件功能
內置嵌入式系統，配套自動測試軟件，支持外部屏幕擴展
體積重量：4U標準機架，10kg
電源要求：220V，10A
