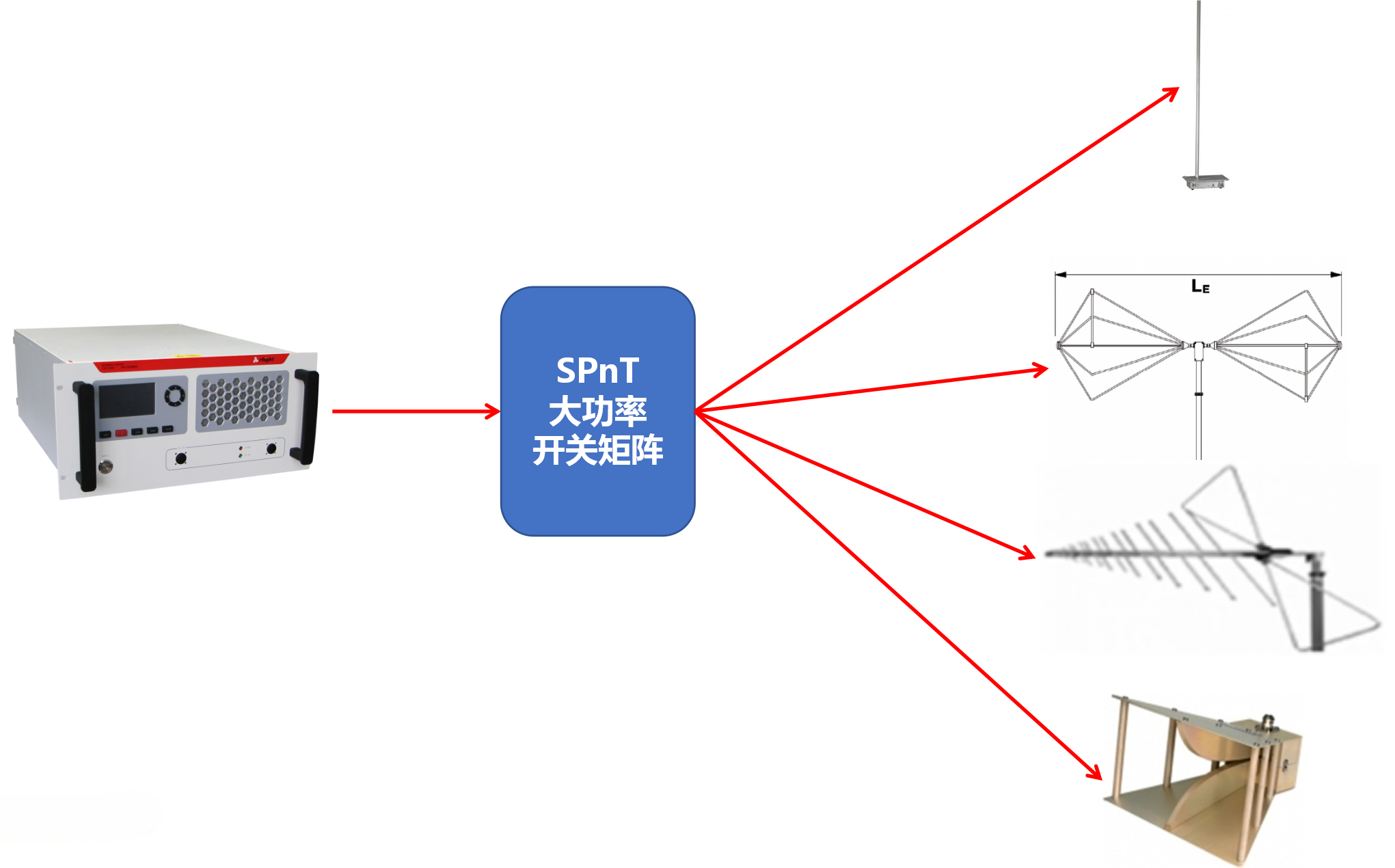

射頻（或微波）信號有不同于直流或低頻交流信號的開關考慮因素，包括插入損耗、串?dāng)_、傳輸延遲和無端接的短截線。因此，射頻信號的開關配置旨在將信號損耗降至最低，并通過系統保持特性阻抗。SPnT、級聯、樹或矩陣開關可用于微波信號路由。

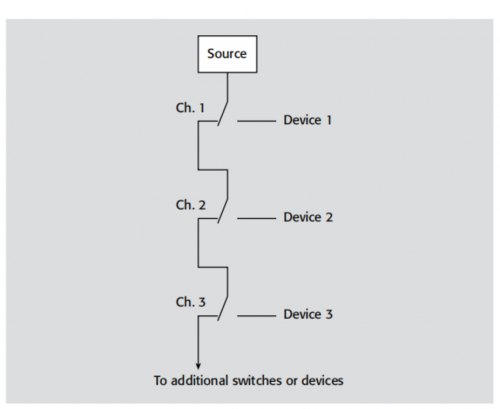

級聯開關配置

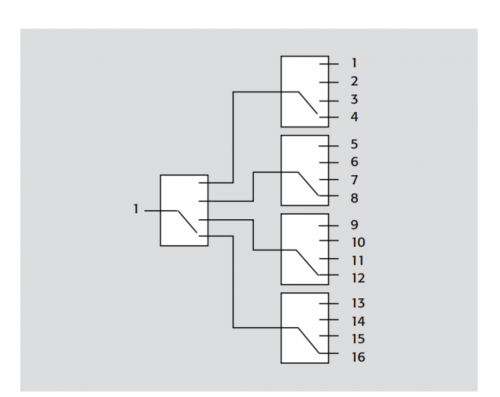

多路復用（兩層樹開關）

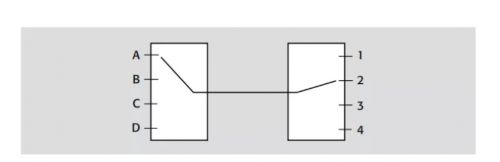

單通道阻塞矩陣

在選擇射頻開關系統時，要考慮一些關鍵電氣規范包括串?dāng)_（路徑隔離）、插入損耗、電壓駐波比（VSWR）和帶寬。在設計射頻開關系統時，可能影響開關系統性能的其他因素包括阻抗匹配、端接、功率傳輸、信號濾波器、相位畸變和布線。開關的使用不可避免地會降低測量系統的性能，因此重要的是要考慮幾個可能顯著影響系統性能的關鍵參數。在設計階段，成本和收益經常相互權衡，以獲得最佳解決方案。

1. 隔離度即電路輸入端和輸出端直接的衰減度，是衡量開關截止有效性的指標。
2. 插入損耗（也稱傳輸損耗）為開關處于導通狀態下時損耗的總功率。由于插入損耗可直接導致系統噪聲系數的增大，因此插入損耗是最為關鍵的參數。
3. 開關時間是指開關從導通狀態轉變?yōu)榻刂範顟B(tài)以及從截止?fàn)顟B(tài)轉變?yōu)閷?dǎo)通狀態所需要的時間。該時間上可達高功率開關的數微秒級，下可至低功率高速開關的數納秒級。開關時間的最常見定義為自輸入控制電源達到其50%至最終射頻輸出功率達到其90%所需的時間。
4. 功率處理能力定義為開關在不發生任何永久性電氣性能劣化的前提下所能承受的最大射頻輸入功率。

射頻和微波開關模塊可分為機電式繼電器開關和固態開關兩大類。這些開關有多種不同形態, 從單刀單擲、單刀多擲和雙刀雙擲。

1. 波導開關：是一種可以按需要阻止或分配電磁波的器件，應用于微波信號。
2. 同軸開關：實現導磁率的改變，改變了信號的傳輸常數，以達到開關目的。
3. 大功率同軸開關：應用于機載電子干擾、空間通信、自動測試和通訊系統中,工作在系統對主、備發射機的高功率輸出端的斷開或接通這兩種狀態上,對整個系統的安全起著關鍵作用。

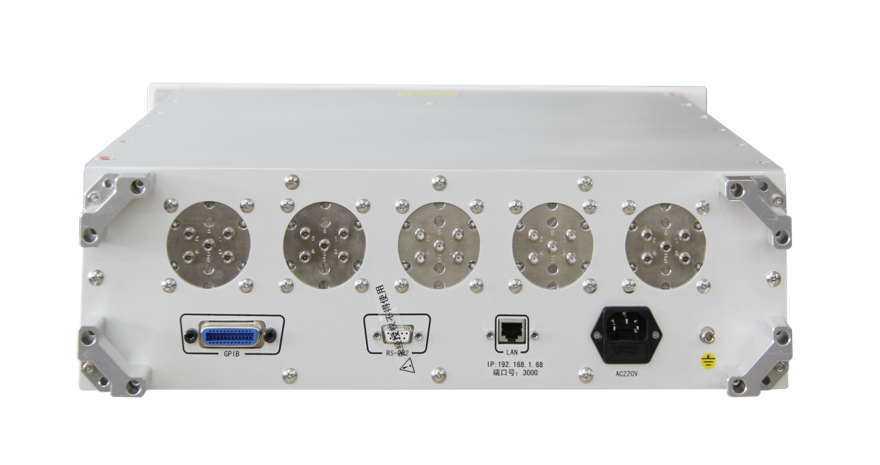

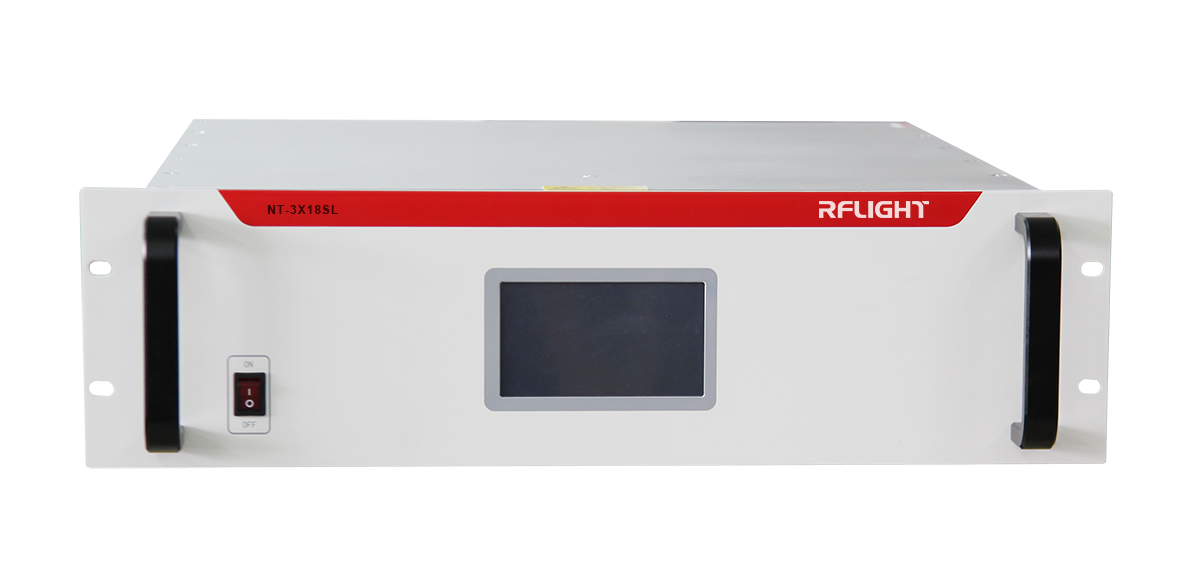

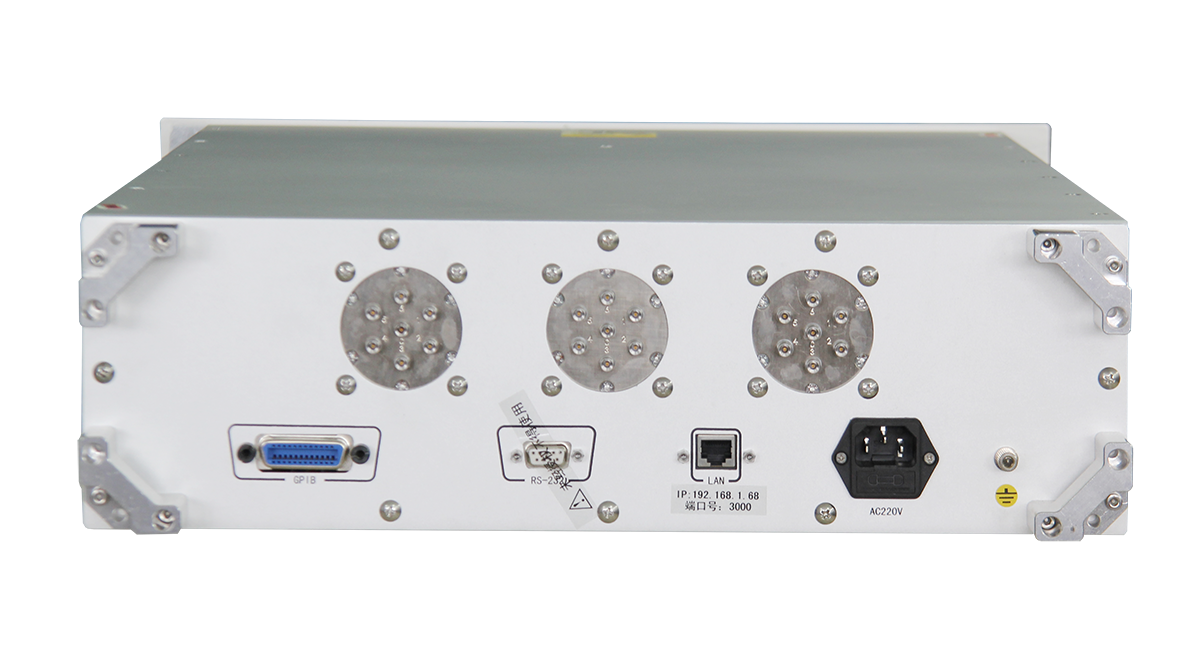

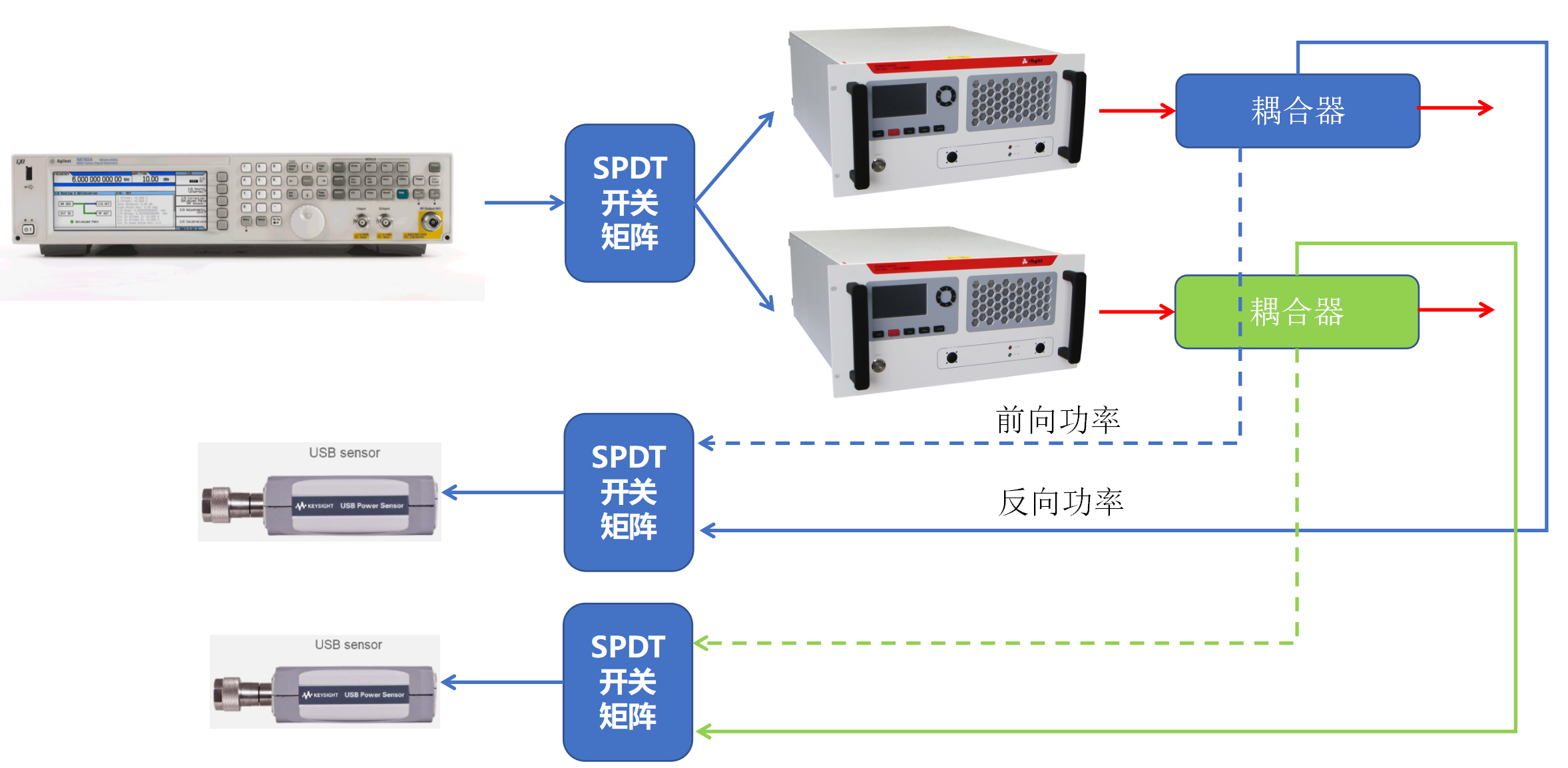

4. 矩陣開關：應用于數據電纜、天線等的自動化測試已經無線接收終端，矩陣開關穩定性好，耐用性強，插損小，結構精簡，結構方便以及維護方便。
