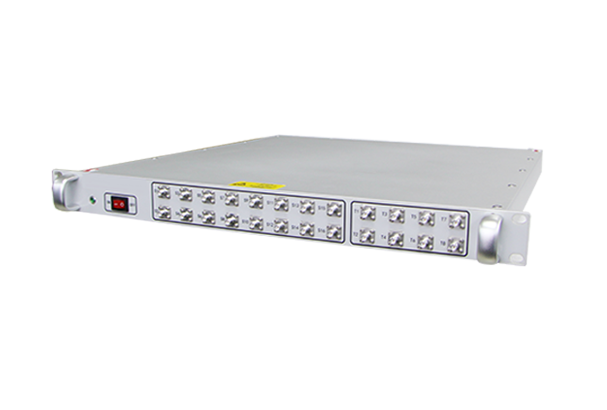

NTR-3000固態開關矩陣

NTR-3000固態開關矩陣

NTR-3000開關矩陣用于射頻通道的輸入和輸出之間的任意選通。具有8個輸入端口和16個輸出端口。各輸入、輸出通道可以并行工作，可以遠程自動控制通道的選擇。
產品描述 技術指標

產品特性

NTR-3000開關矩陣用于射頻通道的輸入和輸出之間的任意選通。具有8個 輸入端口和16個輸出端口。 各輸入、輸出通道可以并行工作，可以遠程自 動控制通道的選擇。

功能應用

采用固態開關實現，具有使用壽命長、測試穩定可靠、體積小等優點

測試通道靈活配置，提升測試效率

便于上機柜安裝，布線

便于ATE軟件開發

技術指標

技術指標：

  • 頻率范圍：0.6-6GHz
  • 端口駐波：≤1.3@0.6-3GHz≤1.4@3-6GHz
  • 通道插損：<10dB@0.6-3GHz<13dB@3-6GHz
  • 隔離度：>80dB@0.6-6GGHz
  • 通道上限可承受輸入功率：>1W
  • 通道底噪：≤-90dBm/MHz
  • 通道平坦度：≤2dB@0.6-6GHz
  • 溫漂插損變化：每5度<0.2dB

接口類型：

  • 對外射頻接口N-female

開關類型：

  • 固態吸收式，全阻塞工作模式，并且所有輸入、輸出通道可并行工作;
  • 開關10萬次切換插損波動<0.1dB；
  • 支持1W內功率熱切換；
  • 可監控開關工作環境溫度；
  • 開關工作溫度<60℃；
  • 通道切換穩定時間<5ms；

軟件支持：

  • 軟件接口支持SCPI指令;
  • 手動或自動設置開關矩陣IP；
  • 遠程控制方式：LAN；

工作供電方式：

  • 支持-48V供電

其他性能：

  • 整機接合處要求整齊、良好，不許有銳角；
  • 走線無裸線用導線槽、螺線管、軟管等整齊、有序保護及布置固定；
  • 外殼必須采用硬接地措施，接地良好；

噪聲：

  • 整機噪音：<35dB

新型號

序號名稱型號關鍵技術指標
1固態開關矩陣NT-2X18NS頻率：100MHz-6GHz
2NT-2X36NS
3NT-4X72NS
