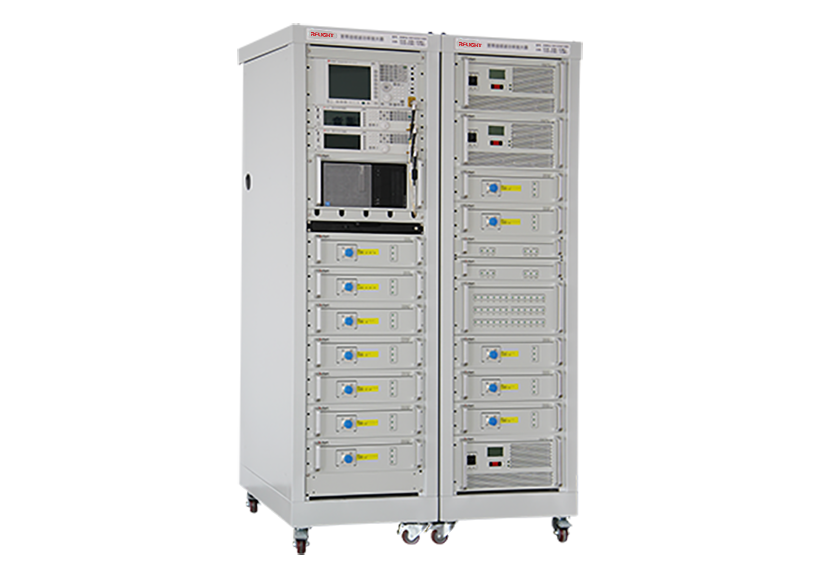

異頻多階互調測試系統

異頻多階互調測試系統

網絡環境日益復雜，網優系統中各種不同制式系統的信號需要共存，導致出現系統間互調干擾。異頻多階互調測試系統是用來實現無源器件的系統間互調測試，以有效評估無源器件的系統間互調性能，從而保證和改善室內分布無線系統的網絡質量。
產品描述 技術指標

產品描述

網絡環境日益復雜，網優系統中各種不同制式系統的信號需要共存，導致出現系統 間互調干擾。異頻多階互調測試系統是用來實現無源器件的系統間互調測試，以有 效評估無源器件的系統間互調性能，從而保證和改善室內分布無線系統的網絡質量。

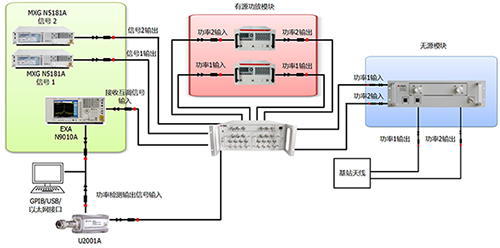

PIM測試方案：

產品參數

NTPIM-0727S異頻多階互調測試系統規格參數

1、寬帶有源功放部分設備型號與適用通信系統：


型號電信標準發射頻段線性輸出功率
NTPIM-0710CDMA/AMPS/GSM/EGSM728-960MHz20-46dBm可調
NTPIM-1822DSC 1800/PCS 1900/UMTS-FDD/TD-SCDMA A or F1805-2170MHz20-46dBm可調
NTPIM-2327TD-D/LTE26002300-2700MHz20-46dBm可調



2、無源部分設備型號與適用通信系統：

型號發射頻段接收頻段
NTPIM-900A925-960MHz880-915MHz
NTPIM-1800A1805-1880MHz1710-1785MHz
NTPIM-900/900-TDF925-960MHz1885-1915MHz
NTPIM-900/1800-900925-1880MHz880-915MHz
NTPIM-1800/TDF-18001805-1915MHz1710-1735MHz
NTPIM-1800/TDA-TDE1805-2025MHz2320-2370MHz
NTPIM-TDF/TDA-18001805-2025MHz1710-1735MHz
NTPIM-TDA/TDE-18002010-2400MHz1710-1735MHz
NTPIM-TDA/TDD-9002010-2635MHz880-915MHz
NTPIM-TDE/TDD-18002300-2635MHz1710-1735MHz
NTPIM-TDE/TDD-TDF2300-2635MHz1885-1915MHz
NTPIM-TDE/TDD-TDA2300-2635MHz2010-2025MHz


3、開關矩陣設備型號與適用通信系統：

型號發射頻段
NTSPDT-1×3DC-4000MHz
NTSPDT-3×1DC-4000MHz
NTSPDT-3×36DC-4000MHz


技術指標

產品特性：



測試頻段能夠覆蓋700MHz~2700MHz。

支持700BAND、CDMA800、EGSM900、DCS1800、PCS1900、 TD-SCDMA2000、WCDMA2100、LTE2600、TDF、TDD、TDE 間產生的多種系統內和系統間互調測試，系統互調值達到 -168dBc@2*43dBm以下。

開關矩陣要求能夠隨意組合，自動切換，測試端口數量滿足系統連接要求。

可視化提示連接路徑圖，軟件自動完成。

測試測量數據支持?jǐn)?shù)據庫上傳。

所有設備具備網絡通信功能。
