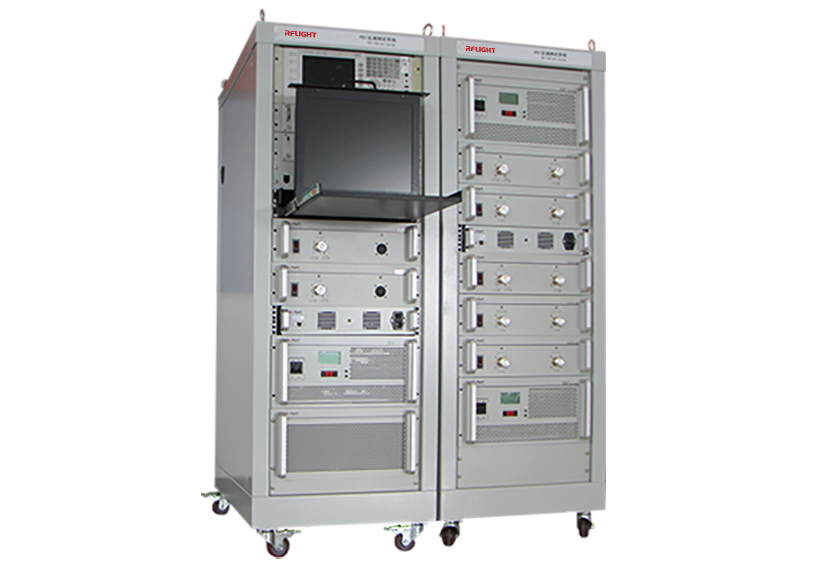

POI互調測試系統

POI互調測試系統

NTPIM-XXXX型號儀表搭建式POI互調測試儀是一個完整的PIM測試解決方案，包括收發器（TR）模塊、高性能的前端（FE）濾波器模塊、系統控制器和直觀 的用戶軟件。這種經濟解決方案覆蓋所有無線通信零部件制造商。
產品描述 技術指標

產品描述

NTPIM-XXXX型號儀表搭建式POI互調測試儀是一個完整的PIM測試解決方案， 包括收發器（TR）模塊、高性能的前端（FE）濾波器模塊、系統控制器和直觀 的用戶軟件。這種經濟解決方案覆蓋所有無線通信零部件制造商。

產品特性

全頻段配置、高功率輸出配置。

公用信號發射、放大模塊及信號處理模塊，性價比更高。

帶內互調及帶外交叉互調測試，能測試2、3、5、7階互調（可根據需要開發更高階）。

滿足中國鐵塔股份有限公司無源分布系統多系統接入平臺（POI）入網檢測規范。

開關矩陣自動化測試，支持12個頻段POI互調測試。

平臺化系統設計，新增頻段即插即用。

產品參數

POI互調測試系統與適用通信系統

1、寬帶有源部分設備型號與適用通信系統：



型號電信標準發射頻段輸出功率
NTPIM-0710200LTE700/AMPS/GSM/EGSM728-960MHz53dBm
NTPIM-1822200DSC 1800/PCS 1900/WCDMA1805-2170MHz53dBm
NTPIM-2327200LTE26002300-2700MHz53dBm



2、無源部分設備型號與適用通信系統：



型號發射頻段IM3接收頻段系統反射互調值
NTPIM-C800/G900865-880MHz
934-954MHz		820-835MHz
889-915MHz		-168dBc(3rd IM)/43dBm
NTPIM-G1800/L18001805-1830MHz
1830-1860MHz		1710-1730MHz
1730-1765MHz		-168dBc(3rd IM)/43dBm
NTPIM-T1800/L18001885-1915MHz
1860-1880MHz		1885-1915MHz
1765-1785MHz		-168dBc(3rd IM)/43dBm
NTPIM-L2100/W21002110-2130MHz
2130-2170MHz		1920-1940MHz
1940-1980MHz		-168dBc(3rd IM)/43dBm
NTPIM-T2000/T23002010-2025MHz
2320-2370MHz		--
NTPIM-C2300/U23002370-2390MHz
2300-2320MHz		--



3、開關矩陣設備型號與適用通信系統：



型號頻率范圍頻段切換數量功率承受功率
NTDPDT-4×30EDC-3000MHz1253dBm


新型號

序號名稱型號測試頻段測試功率
（設備測試端口）		測試功率
（設備測試端口）
1寬帶有源部分設備NTPIM-0710***頻段：728MHz–960MHz2×44dBm
NTPIM-0710200		2×47dBm
NTPIM-0710300
2NTPIM-1822***頻段：1805MHz–2170 MHz2×44dBm
NTPIM-1416200		2×47dBm
NTPIM-1416300
3NTPIM-2327***頻段：2300MHz–2700 MHz2×44dBm
NTPIM-1822200		2×47dBm
NTPIM-1822300
4無源部分設備NTPIM-C800/G900TX頻段：865-880MHz/934–954MHz
RX頻段：820-835MHz/889–915MHz		2×44dBm
NTPIM-2327200		2×47dBm
NTPIM-2327300
5NTPIM-G1800/L1800TX頻段：1805-1830MHz/1830–1860MHz
RX頻段：1710-1730MHz/1730–1765MHz		2×44dBm2×47dBm
6NTPIM-T1800/L1800TX頻段：1885-1915MHz/1860–1880MHz
RX頻段：1885-1915MHz /1765–1785MHz		2×44dBm2×47dBm
7NTPIM-L2100/W2100TX頻段：2110-2130MHz/2130–2170MHz
RX頻段：1920-1940MHz /1940–1980MHz		2×44dBm2×47dBm
8NTPIM-T2000/T2300TX頻段/RX頻段：2010-2025MHz，2320-2370MHz2×44dBm2×47dBm
9NTPIM-C2300/U2300TX頻段/RX頻段：2370-2390MHz，2300-2320MHz2×44dBm2×47dBm
10低互調負載NTDTS-100700MHz–2700 MHz2×44dBm2×47dBm
11標準套件/


12系統集成及服務/


13矩陣開關NTDPDT-4X30E


14機柜標準1.6米機柜
