產品中心

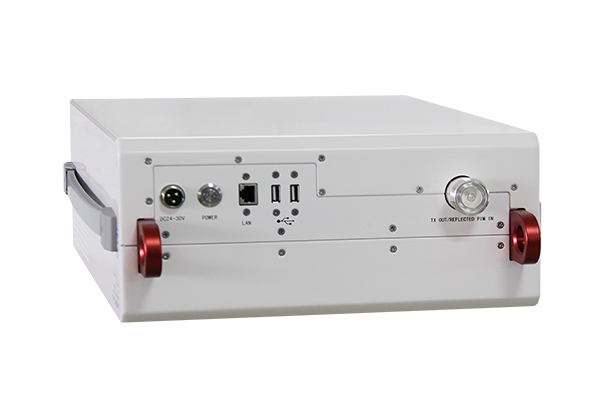

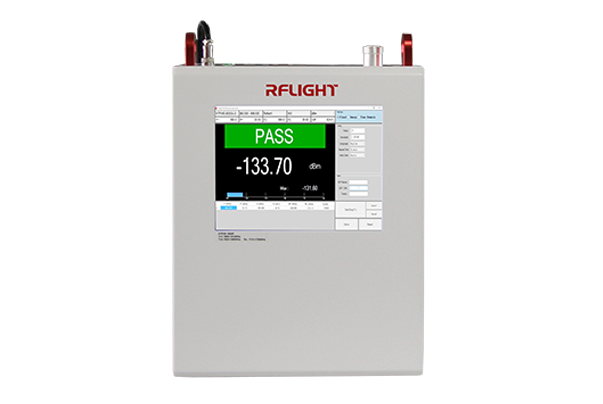

室外型無源互調測試儀

NTPIM-XXXXE系列室外型無源互調測試儀具有性能穩定、準確性高、價格便宜、重量輕、功耗低、操作簡便、便于攜帶等諸多優點。它能從根本上解決移動運營商無法對室外基站天饋系統無源互調指標的測試，使之真正成為一部常用的檢測工具。

產品描述技術指標

產品描述

產品特性

頻率覆蓋CDMA800、GSM900、DCS1800、TD-SCDMA2000、UMTS2100、LTE2600。

系統三階互調測試靈敏度高于-168dBc，滿足室外基站天饋系統無源互調指標的測試。

測試端口輸出功率：2路功率為 +33dBm ≤ +46dBm的載波信號。

具有多種保護及檢測功能。

可進行3、5、7 階互調信號分析。

測試精度高，重復性好。

散熱效率高，穩定可靠。

測試速度快，操作簡單。

產品參數

NTPIM-XXXXE系列室外型無源互調測試儀規格參數

型號	發射頻段	接收頻段	互調階次
NTPIM-700E	728-746MHz	698-716MHz	IM3-IM9
NTPIM-L700E	728-757MHz	776-787MHz	IM3-IM9
NTPIM-H700E	758-803MHz	703-748MHz	IM3-IM9
NTPIM-D800E	790-822MHz	832-862MHz	IM3-IM9
NTPIM-800E	869-894MHz	824-849MHz	IM3-IM9
NTPIM-900E	925-960MHz	880-915MHz	IM3-IM9
NTPIM-1800E	1805-1880MHz	1710-1785MHz	IM3-IM9
NTPIM-T1800E	1880-1900MHz	1915-1920MHz	IM3
NTPIM-1900E	1930-1990MHz	1850-1910MHz	IM3-IM9
NTPIM-T2000E	2017.5-2025MHz	2010MHz	IM3
NTPIM-2100E	2110-2170MHz	1920-2060MHz	IM3-IM9
NTPIM-2600E	2620-2695MHz	2545-2580MHz	IM3-IM9

主要技術參數

測試信號：

頻率：AMPS、GSM、DCS、PCS、TD-SCDMA、UMTS。

頻率精確度：+2ppm，typical±5ppm，maximum。

測試端口功率：2路功率為+33dBm ≤ +46dBm的載波信號。

輸出功率精度：±0.25dB typical ±0.3dB maximum

顯示：在接收機屏幕上顯示當前值。

存儲：將測試結果存儲到設備中。

接收機技術指標：

平均底噪：-135dBm，maximum

動態范圍：75dB，typical。

上限工作輸入功率：-63dBm RMS（發射和接受頻率混合）。

要求安全輸入功率：20dBm（在任何頻率上的混合功率）。

反射功率保護: 47dBm（50Watt)

過駐波保護：VSWR≥3。

過溫度保護：≥60℃。

尺寸：380mm（W）×350mm（D）×135mm（H）

重量：約15kg

自身互調（2×43dBm）：< -168dBc（標準產品）

預熱時間：3分鐘。

電源規格：100~240V AC，50/60Hz；可切換到電池模式，電池使用時間（測試）1小時以上

工作溫度：上限工作溫度范圍 -10~+45℃；推薦工作溫度范圍+15~+30℃。

系統軟件：

工作模式：工程模式

測量模式：點頻測試

遠程控制（可選）：USB、LAN（TCP/IP）
