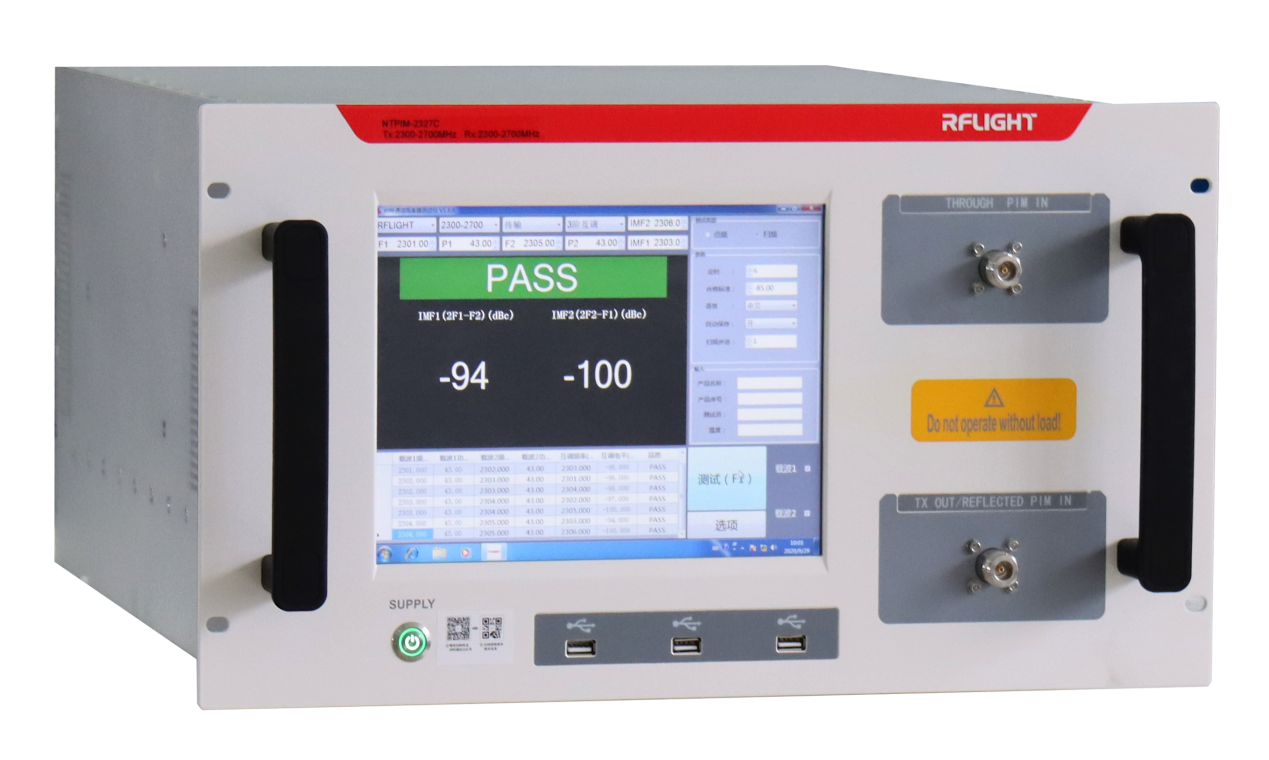

臺式隔離器互調儀

臺式隔離器互調儀

臺式互調儀技術指標（傳輸模式）測試端口輸出功率33dBm ≤ 47dBm，輸出接口為NF型，頻率精確度為±2ppm,typical ±5ppm,maximum
產品描述 技術指標

產品描述

臺式互調儀技術指標（傳輸模式）

工作模式：

傳輸模式

工作頻段：

見技術指標（附表）

測試端口輸出功率：

33dBm ≤ 47dBm，輸出接口為NF型

功率精度：

±0.35dB

系統自身互調：

≤-85dBc typical (每端口傳輸模式間隔1、2、3、4、5MHz,90％的頻段內 ) /（2x 43dBm）

系統軟件：

a) 軟件支持 3階傳輸互調產物測試

b) 可選測量模式：點頻測試，掃頻測試

c) 遠程控制： LAN口 ；

d) 自動創建測試數據導出

e) 軟件可調參數：

-測試頻率

-互調測試步進

-載波功率

-單次/重復測試

-dBc單位顯示

-高低端三階互調顯示

信號源：

a) 頻率精確度:±2ppm,typical ±5ppm,maximum；

接收機：

a) 平均低噪：-130dBm,typical (-135dBm maximum)

b) 動態范圍：100dB, typical

c) 接收機測試范圍： -40 to -130dBm

設備保護和檢測功能：

過流保護；

過壓保護；

過溫度保護；（≥+60℃）

工作溫度：

上限工作溫度：+0…+45℃

推薦工作溫度：+10…+25℃

電源規格：

220V±10%   50/60Hz

機箱尺寸：

寬度：19英寸，高度：≤6U，深度：600mm

配置：工控機、內置顯示器

新型號

隔離器測試組合式互調儀（測試范圍：728MHz-960MHz）
序號名稱型號測試頻段測試功率
（設備測試端口）		測試功率
（設備測試端口）		測試功率
（設備測試端口）
1寬帶有源部分設備NTPIM-0710***728MHz–960MHz   2×44dBm
NTPIM-0710100		2×47dBm
NTPIM-0710200		2×49dBm
NTPIM-0710300
2寬帶有源控制部分設備NTPIM-0710RF728MHz–960MHz2×44dBm2×47dBm2×47dBm
3無源部分設備NTPIM-0710CTX頻段：728MHz-960MHz
RX頻段：728MHz-960MHz		2×44dBm2×47dBm2×47dBm
4機柜標準1.6米機柜



5系統集成及服務/



隔離器測試組合式互調儀（測試范圍：1805MHz-2170MHz）
序號名稱型號測試頻段測試功率
（設備測試端口）		測試功率
（設備測試端口）		測試功率
（設備測試端口）
1寬帶有源部分設備NTPIM-1822***1805MHz–2170MHz   2×44dBm
NTPIM-1822100		2×47dBm
NTPIM-1822200		2×49dBm
NTPIM-1822300
2寬帶有源控制部分設備NTPIM-1822RF1805MHz–2170MHz   2×44dBm2×47dBm2×47dBm
3無源部分設備NTPIM-1822CTX頻段：1805MHz–2170MHz
RX頻段：1805MHz–2170MHz  		2×44dBm2×47dBm2×47dBm
4機柜標準1.6米機柜



5系統集成及服務/



隔離器測試組合式互調儀（測試范圍：2300MHz-2700MHz）
序號名稱型號測試頻段測試功率
（設備測試端口）		測試功率
（設備測試端口）		測試功率
（設備測試端口）
1寬帶有源部分設備NTPIM-2327***2300MHz–2700MHz   2×44dBm
NTPIM-2327100		2×47dBm
NTPIM-2327200		2×49dBm
NTPIM-2327300
2寬帶有源控制部分設備NTPIM-2327RF2300MHz–2700MHz  2×44dBm2×47dBm2×47dBm
3無源部分設備NTPIM-2327CTX頻段：2300MHz–2700MHz
RX頻段：2300MHz–2700MHz  		2×44dBm2×47dBm2×47dBm
4機柜標準1.6米機柜



5系統集成及服務/



隔離器測試組合式互調儀（測試范圍：3400MHz-3800MHz）
序號名稱型號測試頻段測試功率
（設備測試端口）		測試功率
（設備測試端口）		測試功率
（設備測試端口）
1寬帶有源部分設備NTPIM-3438***3400MHz–3800MHz   2×44dBm
NTPIM-3438100		2×47dBm
NTPIM-3438200		2×49dBm
NTPIM-3438300
2寬帶有源控制部分設備NTPIM-3438RF3400MHz–3800MHz 2×44dBm2×47dBm2×47dBm
3無源部分設備NTPIM-3438CTX頻段：3400MHz–3800MHz
RX頻段：3400MHz–3800MHz 		2×44dBm2×47dBm2×47dBm
4機柜標準1.6米機柜



5系統集成及服務/



隔離器測試組合式互調儀（測試范圍：4400MHz-5000MHz）
序號名稱型號測試頻段測試功率
（設備測試端口）		測試功率
（設備測試端口）		測試功率
（設備測試端口）
1寬帶有源部分設備NTPIM-4450***4400MHz–5000MHz   2×44dBm
NTPIM-4450100		2×47dBm
NTPIM-4450200		2×49dBm
NTPIM-4450300
2寬帶有源控制部分設備NTPIM-4450RF4400MHz–5000MHz   2×44dBm2×47dBm2×47dBm
3無源部分設備NTPIM-4450CTX頻段：4400MHz–5000MHz
RX頻段：4400MHz–5000MHz   		2×44dBm2×47dBm2×47dBm
4機柜標準1.6米機柜



5系統集成及服務/
