在5G通信系統建設過程中，隨著新頻譜的不斷引入，鐵塔天面資源有限，驅使天線集成度越來越高，當多個頻率的載波信號通過集成度較高的天線和無源器件時，都會產生系統間互調失真。無源器件如天線、電纜、濾波器等，由于其機械連接的不可靠，使用具有磁滯特性的材料，污損的接觸面等原因，不同頻率的信號在不同材料連接處非線性混頻，產生不同幅度的互調產物，而這些互調失真信號又表現為通信頻帶中的干擾信號，使系統的信噪比下降，嚴重影響通信系統的容量和質量。

緊跟當前的5G技術趨勢和測試標準，近日納特通信推出了新型無源互調測試系統“多頻段多通道無源互調測試系統”，歡迎咨詢及購買。

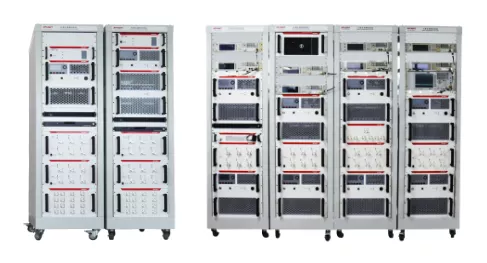

多頻段多通道無源互調測試系統

納特通信多頻段多通道無源互調測試系統：

覆蓋2G/3G/4G/5G 所有工作頻譜。

產品特性

 ? 多頻段組合式互調測試系統，可靈活配置測試頻段，滿足功率高達2*50dBm（可定制更大功率等級）的單端口或多端口無源互調測試，同時滿足異頻單端口無源互調測試項目；

 ? 每個頻段方案采用多臺信號收發有源模塊、多通道大功率放大器、低互調無源模塊以及接收機功率檢波等定制設備，通過軟件集成為互調測試系統平臺；

? 任意無線通信頻段可以單獨配置使用，也可以組合測試。

互調儀主要參數如下：

測試端口輸出功率：（默認值連續波）典型2*50dBm

測試模式：點頻模式、掃頻模式、時域模式

系統自身互調：≤-168dBc

系統底噪： ≤-135dBm

測量精度：±1.5dB @ -110dBm標準信號參考值

不確定度：≤±3.8dB （符合IEC62037標準）

動態范圍： 75 dB，typical

測試范圍：-55～-130dBm（-98～-173dBc）

測試端口：DIN-F

顯示及控制：RS-232/LAN網口  (內置顯示器和觸摸屏)

新型無源互調測試系統，助力用戶加速5G領域的技術創新，目前已有包含頭部企業在內的多家用戶采購了納特通信多頻段多通道無源互調測試系統，同時納特通信可以為客戶與合作伙伴提供定制化、不同型號、不同配置的產品與技術解決方案，幫助推進創新產品和先進技術在市場的實踐落地。

無源互調概述

無源互調類似主動互調，區別是它僅出現在無源器件。當兩個或兩個以上的頻率同時出現時，射頻無源器件就會產生無源互調產物。

當這些信號出現在非線性的裝置，接口或材料中時，他們共同產生源頻率的諧波信號——無源互調產物。

關注無源互調的原因

在無線社區中，由于電信網絡的性能衰減的影響，無源互調的干擾問題得到重視。當多個頻率同時出現在非線性電器接口或物質的時候，就會產生無源互調產。由此產生的不需要的信號與原始頻率存在數學上的關聯，它會減低系統容量或使通話質量變差。

蜂窩站點容量和通話質量的減低，導致無線服務供應商收入減少。當受影響的客戶越來越不滿，并轉向競爭對手，那么經濟損失會更嚴重。

產生無源互調的原因

• 存在幾個基于元件的無源互調源，會添加到系統固有的無源互調中。

• 非線性器件或材料，包括：

• 射頻通道中的磁性金屬

• 連接不暢或未對準的零件

• 機械接口不好

• 不同性質的金屬直接接觸

• 質量低劣或含有雜質成分的電鍍及不良焊點

通過如下方法可以使無源互調產生減低到最低限度：

• 在器件設計和生產階段選擇恰當?shù)碾婂兎椒ā?/p>

• 選擇優質和不含磁性物質的原材料。

說明：

在基站安裝和維修階段中，可以控制其他因素，盡管盡了最大努力以減低這些影響，但是在外界環境影響下導致系統無源互調表現性能的惡化。蜂窩站點的性能低于設計時潛在的性能。
